152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica

Imagem Grande : 152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica

Detalhes do produto:

Lugar de origem:	porcelana
Marca:	ZTRFM
Certificação:	CE,SGS
Número do modelo:	Purlin

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	under discuss
Detalhes da embalagem:	Nude com anti pré-lacagem em contínuo e tampa plástica
Tempo de entrega:	45 dias úteis
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	30 conjuntos por mês

Contato

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica

descrição

Estação de rolos:	18 Estações de rolos para a formação de rolos	Fornecedor de energia:	380 V
Espessura:	1,5-3,0 mm	Mudança de tamanho:	Automático
Especificações:	101.351.75m	PLC:	DELTA
Cores:	Pedido do cliente	Velocidade da linha:	Ajustado por inversor de frequência
Formação de estações de rolos:	20 estações	Punção:	Opção
Capacidade de produção:	5-18 m/min	correntes:	2
Estação de formação:	18 passos + 7 passos	Pacote de transporte:	1*20 GP Container
Motor hidráulico:	5.5kw
Destacar:	152.4-355.6mm Cz Máquina de moldagem de rolos de purlin , Máquina hidráulica de moldagem de rolos , Máquina de moldagem de rolos de purlin

152.4-355.6mm CZMáquina de moldagem de rolos de purlin

A borracha CZ é um novo tipo de aço de construção composto por dois tipos de aço com formas de secção transversal semelhantes, e é frequentemente referida como borracha C ou borracha Z,que é normalmente denominado de acordo com as suas características de forma e utilização na indústria.

Forma da secção: A secção de borracha em forma de C é em forma de C, composta por duas flanges paralelas e uma teia que liga a flanges; A secção de aço em forma de Z é em forma de Z,e também há duas flanges e uma teia, mas a ligação entre a flange e a teia é diferente, numa disposição em forma de Z.

152.4-355.6mm CZMáquina de moldagem de rolos de purlin

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 0

Requisitos para a versão final

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 1

● Material: aço carbono, galvanizado

● Espessura do material: 1,5-3,5 mm

● Ajuste de espessura: servomotor controla o rolo para cima e para baixo ajuste automático, o rolo lateral ajuste manual.

● Ajuste de dimensões: ajuste automático de largura e altura, faca de corte para substituir a lâmina.

● Ajuste C e Z: rodar manualmente o rolo parcial 180

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 2

Principais componentes do equipamento

Principais componentes do equipamento
- Não, não.	Nomeado	Unidade	Quantidade
1.	Máquina hidráulica aberta de 16 toneladas com carrinho, cabeça de pá e nivelamento	Conjunto	1
2.	Detecção de poço tampão	Conjunto	1
3.	Formação do hospedeiro	Conjunto	1
4.	Sistema de corte hidráulico	Conjunto	1
5.	Sistema de controlo PLC	Conjunto	1
6.	Embalagem automática com correia de paletização de 14 m	Conjunto	1
7.	Acessórios	Conjunto	1

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 3

Parâmetros básicos das matérias-primas e dos produtos

Materiais semiacabados	Filamentos laminados a quente, filamentos laminados a frio, filamentos galvanizados Resistência à tração 520MPa; resistência ao rendimento 320MPa
Materiais	Q195, Q235, Q355,
Largura do aço	Máximo de 600 mm de acordo com o perfil
Tamanho do arquivo	Ver quadro anexo 1,2
Parede de aço espessa	10,5-3,5 mm
Diâmetro interno da bobina de aço	Φ508mm/Φ610mm
Diâmetro exterior da bobina de aço	Φ1200mm Φ2100mm
Peso máximo do volume	16 ¢
Faixa de tubulação	6~14m
Velocidade	Max.40m/min
Tolerância de tamanho de comprimento	± 1,5 mm
R corno	R2-2,5 mm

Anexo 1.C, tabela de dimensões de secção de aço

Tamanho do perfil C (( polegadas)	Tamanho do perfil C (mm)	Espessura (Centimetros)	Espessura (mm)	C comprimento do perfil ((m)	Velocidade (m/min)
6x2,0x0.75	152.4 x 50.8 x 19.05	0.0598	1.51	6m	40
6x2,0x0.75	152.4 x 50.8 x 19.05	0.0747	1.9	6m	40
6x2,0x0.75	152.4 x 50.8 x 19.05	0.1046	2.66	6m	35
6x2,0x0.75	152.4 x 50.8 x 19.05	0.1345	3.5	6m	30
7 vezes 2,75 vezes 0.75	177.8 x 69.85 x 19.05	0.0598	1.51	7m	35
7 vezes 2,75 vezes 0.75	177.8 x 69.85 x 19.05	0.0747	1.9	7m	35
7 vezes 2,75 vezes 0.75	177.8 x 69.85 x 19.05	0.1345	3.5	7m	20
8×2,75×0.75	203.2 x 69.85 x 19.05	0.0598	1.51	8m	30
8×2,75×0.75	203.2 x 69.85 x 19.05	0.0747	1.9	6m	30
8×2,75×0.75	203.2 x 69.85 x 19.05	0.0747	1.9	8m	30
8×2,75×0.75	203.2 x 69.85 x 19.05	0.1046	2.66	8m	25
8×2,75×0.75	203.2 x 69.85 x 19.05	0.1345	3.5	8m	20
9 vezes 2,75 vezes 0.75	228.6 x 69.85 x 19.05	0.0598	1.51	9m	25
9 vezes 2,75 vezes 0.75	228.6 x 69.85 x 19.05	0.1345	3.5	9m	20
10 vezes 2,75 vezes 0.75	254 vezes 69,85 vezes 19.05	0.0598	1.51	10 m	30
10 vezes 2,75 vezes 0.75	254 vezes 69,85 vezes 19.05	0.0747	1.9	10 m	30
10 vezes 2,75 vezes 0.75	254 vezes 69,85 vezes 19.05	0.1046	2.66	10 m	25
12 vezes 3,5 vezes 1.0	304.8x88.9x25.4	0.0747	1.9	12 m	30
12 vezes 3,5 vezes 1.0	304.8x88.9x25.4	0.1046	2.66	12 m	25
12 vezes 3,5 vezes 1.0	304.8x88.9x25.4	0.1345	3.5	12 m	20
14 vezes 3,5 vezes 1.0	355.6x88.9x25.4	0.0747	1.9	14 m	30
14 vezes 3,5 vezes 1.0	355.6x88.9x25.4	0.1046	2.66	14 m	25
14 vezes 3,5 vezes 1.0	355.6x88.9x25.4	0.1345	3.5	14 m	20

Anexo 2.Z, tabela de dimensões de secção de aço

Tamanho do perfil Z (( polegadas)	Tamanho do perfil Z (mm)	Espessura (Centimetros)	Espessura (mm)	Duração do perfil Z ((m)	Velocidade (m/min)
6x2,0x0.75	152.4 x 50.8 x 19.05	0.0598	1.51	6m	40
6x2,0x0.75	152.4 x 50.8 x 19.05	0.0747	1.9	6m	40
6x2,0x0.75	152.4 x 50.8 x 19.05	0.1046	2.66	6m	35
6x2,0x0.75	152.4 x 50.8 x 19.05	0.1345	3.5	6m	30
7 vezes 2,75 vezes 0.75	177.8 x 69.85 x 19.05	0.0598	1.51	7m	35
7 vezes 2,75 vezes 0.75	177.8 x 69.85 x 19.05	0.0747	1.9	7m	35
7 vezes 2,75 vezes 0.75	177.8 x 69.85 x 19.05	0.1046	2.66	7m	30
7 vezes 2,75 vezes 0.75	177.8 x 69.85 x 19.05	0.1345	3.5	7m	25
8×2,75×0.75	203.2 x 69.85 x 19.05	0.0598	1.51	8m	30
8×2,75×0.75	203.2 x 69.85 x 19.05	0.0747	1.9	8m	30
8×2,75×0.75	203.2 x 69.85 x 19.05	0.1046	2.66	8m	25
8×2,75×0.75	203.2 x 69.85 x 19.05	0.1345	3.5	8m	20
9 vezes 2,75 vezes 0.75	228.6 x 69.85 x 19.05	0.0598	1.51	9m	25
9 vezes 2,75 vezes 0.75	228.6 x 69.85 x 19.05	0.0747	1.9	9m	25
9 vezes 2,75 vezes 0.75	228.6 x 69.85 x 19.05	0.1046	2.66	9m	20
9 vezes 2,75 vezes 0.75	228.6 x 69.85 x 19.05	0.1345	3.5	9m	20
10 vezes 2,75 vezes 0.75	254 vezes 69,85 vezes 19.05	0.0598	1.51	10 m	30
10 vezes 2,75 vezes 0.75	254 vezes 69,85 vezes 19.05	0.0747	1.9	10 m	30
10 vezes 2,75 vezes 0.75	254 vezes 69,85 vezes 19.05	0.1046	2.66	10 m	25
10 vezes 2,75 vezes 0.75	254 vezes 69,85 vezes 19.05	0.1345	3.5	10 m	20
12 vezes 3,5 vezes 1.0	304.8x88.9x25.4	0.0747	1.9	12 m	30
12 vezes 3,5 vezes 1.0	304.8x88.9x25.4	0.1046	2.66	12 m	30
12 vezes 3,5 vezes 1.0	304.8x88.9x25.4	0.1345	3.5	12 m	25
14 vezes 3,5 vezes 1.0	355.6x88.9x25.4	0.0747	1.9	14 m	30
14 vezes 3,5 vezes 1.0	355.6x88.9x25.4	0.1046	2.66	14 m	25
14 vezes 3,5 vezes 1.0	355.6x88.9x25.4	0.1345	3.5	14 m	25

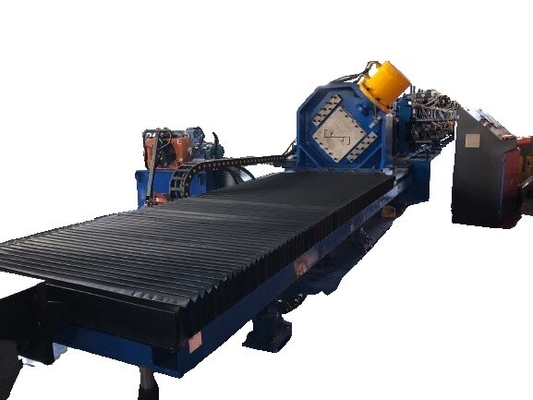

1. Máquina hidráulica aberta de 16 toneladas com carrinho
1.	Rolamentos	16 t
2.	Instalar o diâmetro interno da bobina	508 mm ou 610 mm
3.	O eixo do codificador aberto é apertado	Aperto hidráulico, alcance restrito 480-530 mm,610 mm
4.	Largura máxima do volume	Max 600 mm
5.	Braço de pressão	Braço de pressão pneumático, para garantir que o material laminado não fique solto
6.	Sustentação	Com apoio
7.	Cabeça de pá e calibração	Equipados com cabeça de pá e nivelamento
2Detecção de buraco tampão
1.	Detecção de poço tampão	Função: Verificar a quantidade de materiais para corresponder à velocidade de funcionamento de todo o dispositivo.

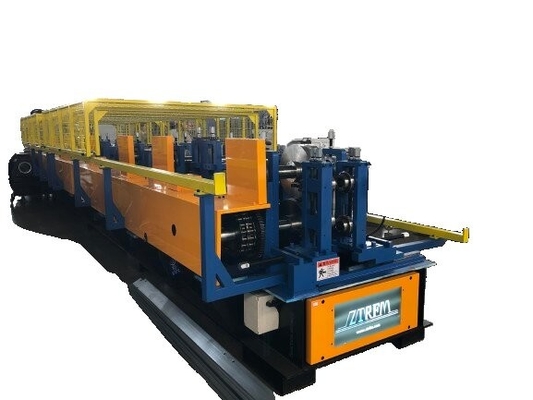

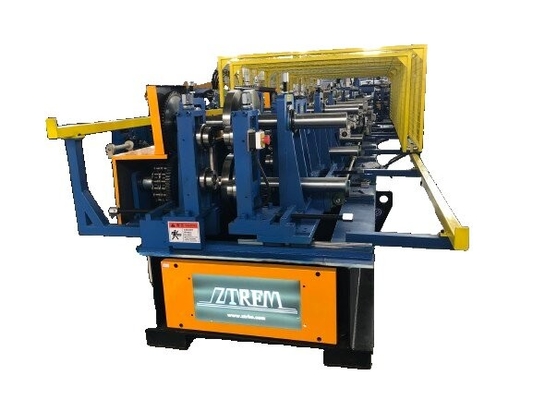

3Formando hospedeiro
1.	Entrega e calibração de materiais	Material de alimentação: rolo de alimentação e rolo de guia
1.	Entrega e calibração de materiais	Rolo plano: três para cima e quatro, um total de 7 rolos planos.
2.	Formação	Base do equipamento: soldadura de chapas de aço
		Estrutura do motor principal do equipamento: arco memorial de ferro fundido, modelo 140
		Capota e porca dos rolamentos: cromados
		Redes formadas: 16 linhas
		Materiais de rolos: Cr 12, usinagem CNC após tratamento térmico até HRC 58-60, torneamento fino
		Material do eixo: 40Cr
		Diâmetro do eixo: 70/95 mm
		Modo de transmissão: caixa de velocidades
		Velocidade: cerca de 20-40 m/min
		*Motor principal: 45 kw 2 conjuntos, motor de conversão de frequência CA da Siemens**
		Redutor: série K
		*Potência do motor de ajuste de tamanho: 21,5kw+2,2kw, servomotor Siemens V90**
		Ajuste da distância dos rolos de espessura diferente: 8*0,75kw (de acordo com o projecto real)
		Direito: garantir a qualidade do produto acabado
		Corte hidráulico: corte de rastreamento, torção de 45 graus, sem desperdício, um modelo, um par de lâminas
		Cortar o material da matriz: Cr12 mov
		Sistema de refrigeração: sistema de lubrificação de refrigeração por água, com tanque de água e bomba, adicionar tela de filtro no tanque de água para evitar que os detritos de água entrem no tanque de água e queimar a bomba
		Voltagem: 460V,60hz,3ph, ((De acordo com as exigências do cliente)

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 5

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 6

4Sistema de pressão hidráulica
1.	Padrão de trabalho	Cortes hidráulicos
2.	Potência	11 kW,Ar frio
3.	Válvula eletromagnética	Ward

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 7

5O sistema de controlo PLC
1.	Marca PLC	Marca Siemens
2.	Marca do ecrã táctil	Marca Siemens
3.	Transformadores de frequência	Marca Siemens
4.	Contador	OMRON
5.	aparelhos de baixa tensão	Por Siemens ou Schneider
6.	Língua de funcionamento	Chinês e Inglês (suporte para personalização de outras línguas)
7.	Cabine de controlo	Um gabinete de energia, um console de operação
8.	Função	Você pode definir a quantidade do pedido, alterar o comprimento e comprimento e outros equipamentos. Fácil de operar, com o plugue de aviação é conveniente para os clientes instalar.

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 8

Seis, empilhamento automático
1.	O comprimento do material	O mais longo é de 14 metros.
2.	Quantidade	1 conjunto
3.	Direção	Direção longitudinal, conforme mostrado na Fig.
4.	Função	1- Alimentação e paletização automáticas 2Depois de um pequeno lote ser concluído, faça um pacote com a fita de nylon e, em seguida, passe para outra estação.Tens de o embalar duas vezes.!(Só para o Tipo C)

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 9

Sete, acessórios.
- Não, não.	Nome	Quantidade
1	Mudança de posição	2 conjuntos
2	Tubos hidráulicos	1 conjunto
3	Relais elétricos	2 conjuntos
4	Caixa de ferramentas	1 conjunto

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica 10

etiqueta:

Pessoa de Contato: Amerilia cui

Telefone: 008615127755788

Outros Produtos

Size: Adjustable

Export Port: Tianjin port

Máquina automática de formação de rolos de aço

Energia hidráulica: 7.5kW

Potência do motor: 18.5KW

Peso da máquina: cerca de 12 toneladas

Produção: Cerca de 15-20 metros por minuto.

76.2-127mm Customizable Cz Purlin Machine para Secção de Aço

Estação de rolos: 16 estação de rolamentos

Produto_Marca: CZ

Características: Personalizado, marcado CE

Motor principal: 11 kW

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica

152.4-355.6mm 16 toneladas Máquina de moldagem de rolos hidráulica

152.4-355.6mm Cz Máquina de moldagem de rolos de purlin

Máquina hidráulica de moldagem de rolos

Máquina de moldagem de rolos de purlin

purlin roll forming machine,

c purlin roll forming machine,
