Máquina Sigma Purlins

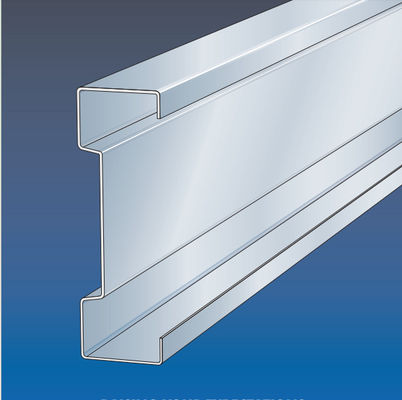

A Máquina Sigma Purlins é projetada para fazer a purline sigma em lote totalmente automaticamente.O sistema sigma purlin foi desenvolvido em conjunto com por muitos anosO sistema foi concebido principalmente para ser utilizado, em telhados, como suporte secundário de chapas.

As secções Sigma são fabricadas por rolagem a frio formando aço galvanizado pré-aquecido, de grau S450, com uma tensão mínima de 450 N/mm2.Aqui desenvolvemos uma máquina de moldagem de rolos para fazer tal perfil com vários perfuradores.

A faixa acima não pode ser feita por uma faixa, como a faixa de espessura é muito grande, normalmente a espessura de 1,5 a 4,0 mm, ou 3,5 mm que será melhor.

Máquina Sigma Purlins

Informações básicas: NLT-400 Máquina Sigma Purlins

Nome do equipamento: Equipamento de transformação digital de entrada de computador NLT-400+transformação de botão elétrico para formação de rolos

Modelo de equipamento: NLT-400

Servomotor de versão inteligente: total potênciaAcionamento de 68 kW

SPeidar:30 metros por minuto, velocidade global de 12 metros por minuto a 15 metros por minuto (dependendo do número de furos perfurados);

1. C largura (80~350) mm, Z largura (120~350mm) pode ser livremente transformado;

2. Margem pequena (8-20 mm) e margem pequena ≤ 0,8 * (altura da cintura -20);

3. altura da cintura (30-100) mm e altura da cintura ≤ 0,95 * (largura inferior - margem pequena -30);

4- espessura de chapa ajustável t (1,0 a 3,5) mm;

Precisão do comprimento e da posição do buraco ± 1 mm

Descolagem → Introdução do material na máquina →Nivelação→Punção e pré-corteamento→Formação de rolos→Produtos que recebem tabela

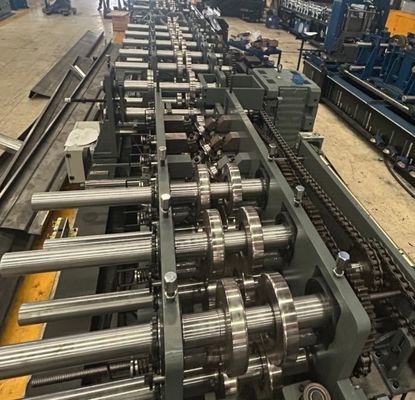

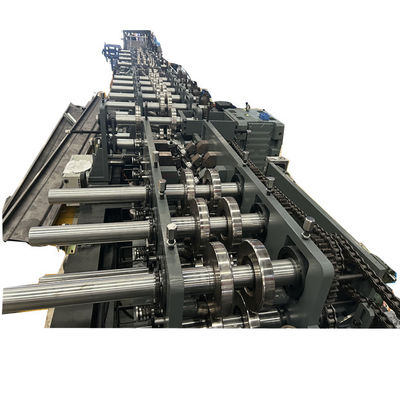

As primeiras 8 estações de rolos são para costelas Sigma largura ajustável de acordo com a mudança de largura inferior.

Diâmetro dos eixos:Φ90 mm sólido

Cadeia de dupla fila para transmissão+suporte de ponta do eixo

Material dos eixos:

40 Cr Processamento CNC HRC28-32, torneamento final e galvanização

Velocidade de formação:Max.15m/min

Voltagem: 380V/60HZ/3P (conforme solicitado)

Método de transmissão:

Cadeias duplas + suporte da extremidade do eixo

Mudança de tamanho:Automaticamentepor PLC

Mudança de purling C e Z: De acordo com o manual

Materiais de rolos: Cr12, furo interno de precisão obtido após tratamento térmico a vácuo

Tecnologia de processamento: Usinagem CNC seguida de tratamento térmico até HRC58-60, usinagem de precisão

Material do eixo: 40Cr (diâmetro 90/diâmetro 75)

Tecnologia de processamento: tratamento por amortecimento e temperamento HRC28-32 após processamento CNC e, em seguida, torneamento fino e galvanização.

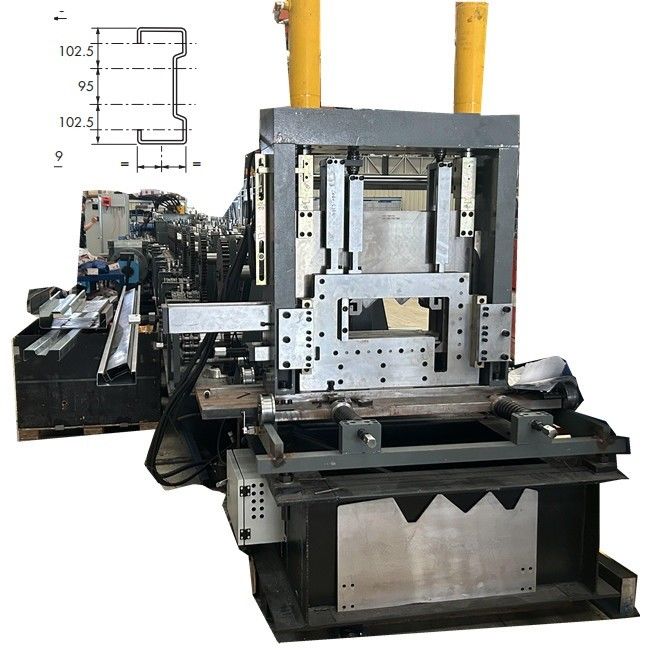

Quanto à parte de corte da Máquina Sigma Purline:

Fizemos as medidas de largura do tamanho claro marcando para fácil de ajustes.

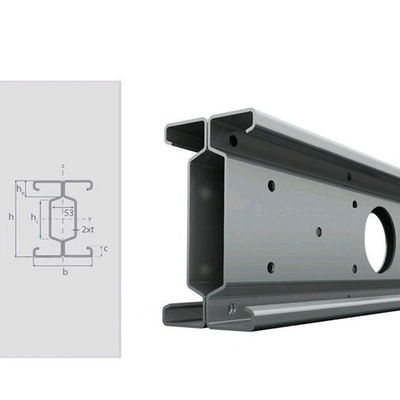

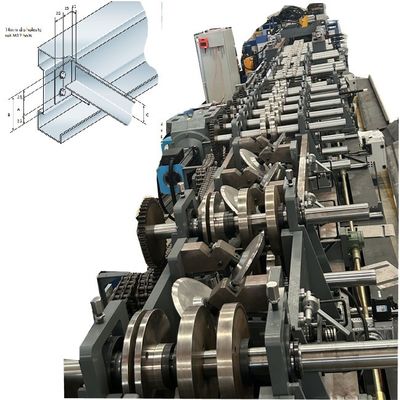

Aplicação do Sigma Purline:

Se quiser saber mais sobre estas máquinas, por favor contacte-nos a qualquer momento.
