Caixa de engrenagens para máquina de perfilagem de terça 350 C e Z para serviço pesado

                                             Máquina de perfilagem C e Z 350 para serviço pesado, tipo caixa de engrenagens

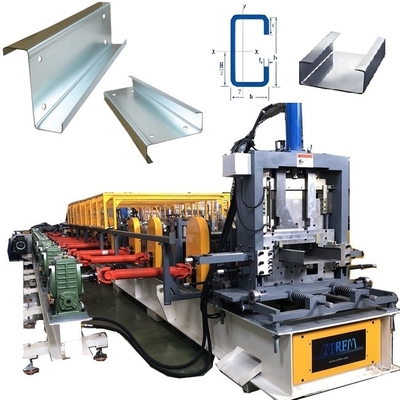

A máquina de perfilagem C e Z 350 para serviço pesado, tipo caixa de engrenagens, foi projetada para fabricar perfis C e Z em lote de forma totalmente automática. Esta máquina suporta a seguinte gama de tamanhos de perfis C e Z:

1. Largura C (80~350) mm, largura Z (120~350 mm) pode ser transformada livremente;

2. Borda pequena (8-20 mm) e borda pequena ≤ 0,8 * (altura da cintura -20);

3. Altura da cintura (30-100) mm e altura da cintura ≤ 0,95 * (largura inferior - borda pequena -30);

Espessura da chapa ajustável t (1,0~3,5) mm;

Material suportado:Aço laminado a quente Q195, Q235, Q345B ou aço galvanizado laminado a quente

Ele pode suportar o seguinte tipo de perfuração: E também podemos projetar a máquina de acordo com o seu perfil de desenho

Máquina de perfilagem C e Z 350 para serviço pesado, tipo caixa de engrenagens

Máquina de perfilagem C e Z 350 para serviço pesado, tipo caixa de engrenagens

Como a espessura do material é de 3,5 mm, projetamos da seguinte forma:

1. Para a parte de alimentação da bobina, eixo guia de alimentação + roda guia

• Nivelamento três para cima, quatro para baixo e dois fios condutores, fio de núcleo totalmente sólido, têmpera e revenido, e galvanoplastia após usinagem de precisão.
• Estação principal de rolos 23 (uma das quais é um grupo de rolos ajustáveis ​​arbitrariamente de 87 a 95 graus para moldagem da altura da cintura)

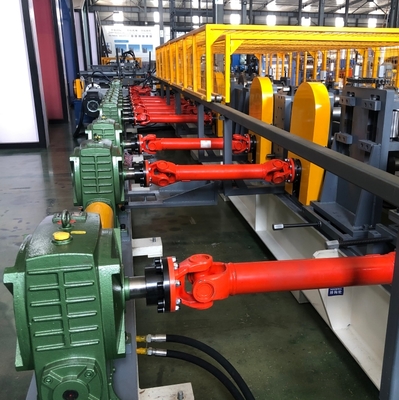

• Transmissão + suporte da extremidade do eixo: tipo caixa de engrenagens independente.
• Equipado com 12 conjuntos de módulos de troca CZ, a troca pode ser concluída girando 180 graus, e o trilho de guia linear pode ser alterado
• Dispositivo de rolo de arco anti-côncavo
• Barra de compressão, barra reta, barra reta
• Quatro conjuntos de unidades de endireitamento para uso duplo CZ

P1:parte de nivelamento e alimentação da bobina:

É controle de servomotor para a mudança de largura e ajuste do rolo de nivelamento.

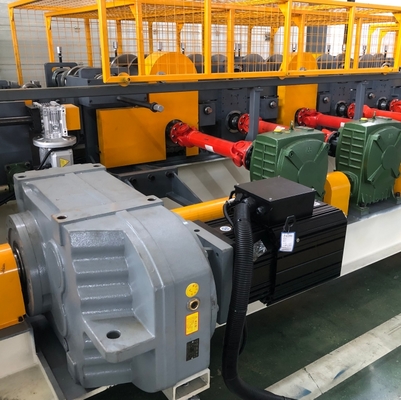

P2 Transmissão; caixa de engrenagens:Ao trabalhar, a caixa de engrenagens tem baixo ruído e alta potência, velocidade mais rápida e maior durabilidade.

P3: rolos e design:material do rolo D2, projetado por rolos de fita, rolos laterais, modelagem

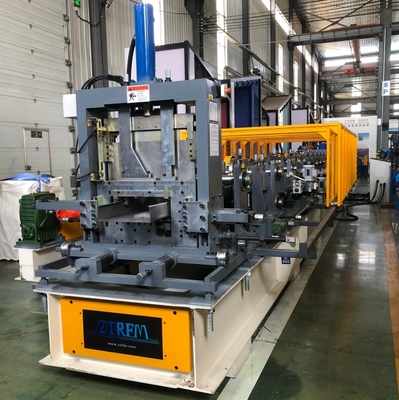

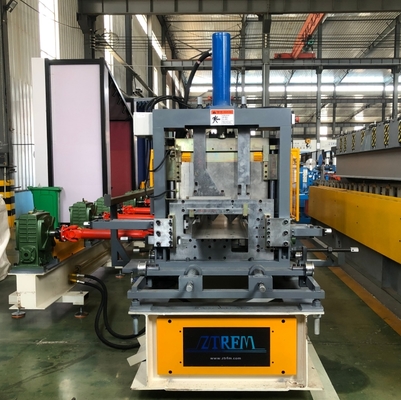

P4: cisalhamento forte:Ao cisalhar rápido e fácil de ajustar.

Se você precisar da mesma máquina, entre em contato conosco a qualquer momento.
