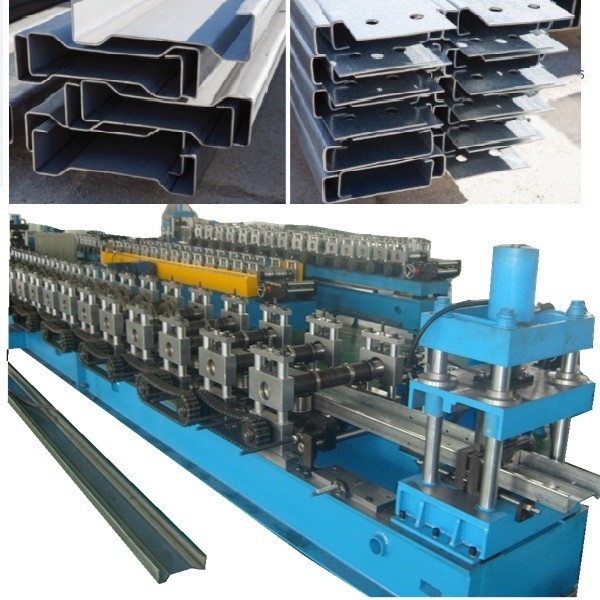

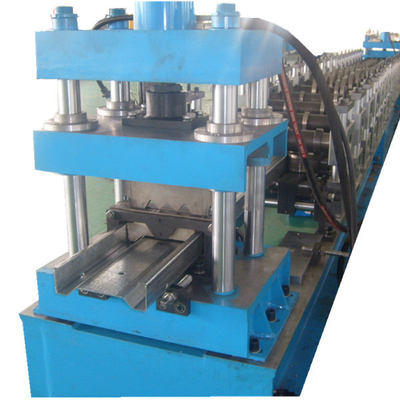

SIgmaPurlinSestemMáquina de moldagem de rolos
Oferece soluções de 120 mm a 400 mm com diâmetros de 1,2 mm a 3,2 mm, todas totalmente suportadas por pacotes de detalhamento da Strucad e Tekla Structures, que também geram
Os dados da câmara reduzem o risco de erros potenciais e eliminam a necessidade de criar desenhos que demoram muito tempo.
O nosso novo Sigma Beam Purlin gera excelentes melhorias na relação resistência/peso, sem mencionar a redução dos requisitos de acessórios nos critérios comuns de design,poupança de custos adicionais de componentes e de tempo de montagem no localEste produto foi lançado utilizando material S450 em vez do padrão industrial S390 existente.e o Sigma Beam Purlin usado com a nossa gama padrão de seções C como trilhos laterais oferece prático, soluções flexíveis e econômicas para todas as suas necessidades de carvalho e trilhos.
Gênero de produtos

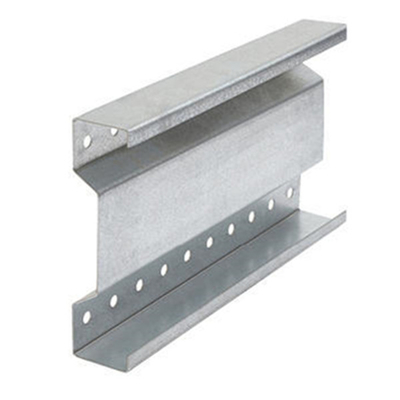

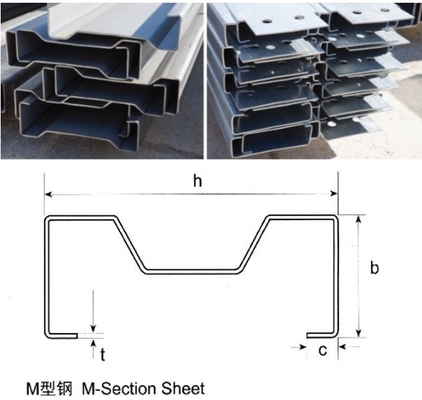

Aqui.é umPerfil para referência:
O sistema foi concebido principalmente para ser utilizado, em telhados, como suporte secundário de chapas, com largura de baía até 15 m e inclinação máxima do telhado de 25 graus.As secções Sigma são fabricadas por rolamento a frio formando aço galvanizado pré-quente, grau S450, com uma tensão de rendimento mínima de 450N/mm2, as propriedades da secção foram calculadas em conformidade com o Eurocódigo 3, BS EN 1993-1-3:2006O cálculo das cargas finais e das deflexões de trabalho baseia-se nos resultados dos ensaios em escala completa e da análise de elementos finitos.A brincadeira superior do pincel deve ter uma retenção adequada fornecida por uma folha de aço robusta (ou similar) fixada directamente na brincadeira superiorO aço tem uma camada galvanizada externa Z275, que dá uma espessura de revestimento aproximada de 20 microns de cada lado.
Montagem da manga e detalhes da coleira
As mangas são necessárias para fornecer continuidade estrutural da seção de purlin através da viga de suporte.A espessura da manga depende da espessura da alça - ver tabela.
O sistema mais econômico, em termos de conteúdo de material e número de componentes a serem erguidos, é o sistema de traseira de dupla faixa.
Detalhes do Purlin Cleat
Dimensões padrão da manga
Nota: Se não forem fornecidas chaves normalizadas Albion,tomar cuidado para garantir que a distância suficiente é fornecida a partir da parte inferior do purlin para a parte superior da viga para a instalação da manga.

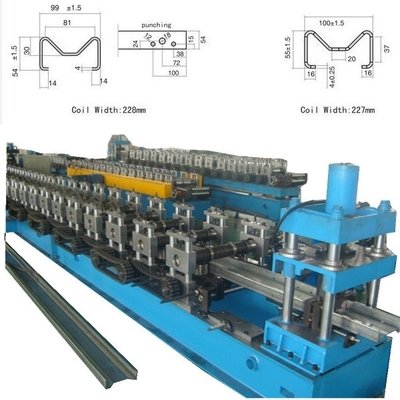

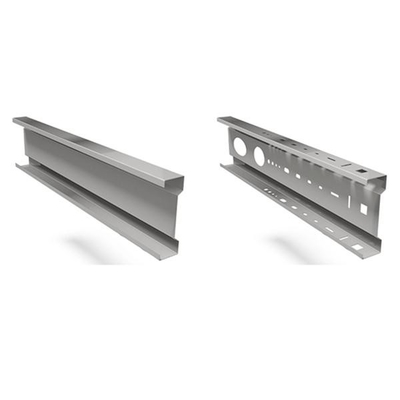

Perforações padrão Sigma
As perfurações padrão são mostradas abaixo para a gama de purlin sigma. 14mm de diâmetro mangas e furos de ligação cleat, para atender M12 para para os parafusos, são usados para os 200, 225 e 240 série sigma, enquanto 18mm
Para os parafusos M16, são utilizados para os sigmas 265 e 300 de profundidade.8Os furos de fixação de velocidade, quando necessários, são de 14 mm de largura * 20 mm retangulares.Orifícios de flange de 14 mm de diâmetro fornecidos, se necessário- Comprimento máximo da secção 16 m.
SIgmaPurlinSestemMáquina de moldagem de rolos
Sistemas Sigma Purlin e layouts de junção
A forma do purlin sigma fornece um perfil eficiente e robusto que se adapta a condições de curto e longo span.Na maioria dos casos de edifícios populares, não são necessárias hastes abertas (sujeitas a condições de elevação do vento)O sistema mais popular é o de dupla tração, que permite que a secção de trama seja continuada através das vigas de suporte.foi especificamente desenvolvido para minimizar o número de mangasA utilização de um motor de combustível de alta tensão é um dos principais objetivos da nova tecnologia, que reduz o número de componentes e resulta em poupanças no tempo de instalação e no custo dos componentes.Todas as mangas têm o mesmo comprimento com dimensões longitudinais idênticas, uniformidade reduzindo a possibilidade de erros.
Sistema de traseira de comprimento único
O mais simples dos sistemas de purlin. Use onde as condições de projeto ditam que não podem ser usadas mangas de ligação, ou seja, purlin dentro da profundidade da viga.
Sistema de traseiro de dupla extensão
Utilização com as séries 200, 225 e 240.
O sistema mais popular combinando comprimentos de espessura dupla com um mínimo de mangas de junção.O sistema de mangas pode ser utilizado para edifícios com duas baías ou mais e combina uma solução econômica com facilidade de detalhamento. Largura da baía é limitada a 8 m (Length de 16 m de estribo máximo)
Sistemas Sigma Purlin e layouts de junção
Sistema de mangas de comprimento único
Sistema de baía de extremidade pesada Uma alternativa ao sistema de espessura dupla e adequado para todos os tamanhos de baía.Pode ser usado com todas as seções Sigma.Mas mantendo continuidade sobre as vigas., o sistema de mangas de uma única faixa pode ser empregado. Com mangas adicionais, como mostrado, as capacidades finais do sistema de mangas de dupla faixa podem ser realizadas.e. purlin levantado de baixo.
Sistema de baía de extremo pesado
Adequado em edifícios de 5 baías ou mais Disposição de comprimento único (todas as secções Sigma)
Barras Anti-Sag de correção de velocidade
As barras de inclinação fixas de velocidade Albion fornecem uma retenção eficaz para o purlin tanto durante a operação de revestimento quanto sob condições de elevação do vento (reversão).O sistema de fixação de clipes com molas torna a instalação rápida e fácil. A fixação da velocidade deve ser fixada como mostrado abaixo
As barras anti-Sag servem a dois propósitos principais:
• Para impedir que o revestimento se torça durante a erecção (uma vez fixado o revestimento, o revestimento obtém uma grande medida de rigidez da membrana do telhado).
• Para assegurar a retenção lateral da flange inferior em condições de elevação.
Nota:Para as inclinações superiores a 25o, consulte o nosso departamento técnico.
Os Speed Fix são fabricados a partir de aço leve galvanizado pre-calentado de 1,6 mm de espessura e formado a frio em uma seção de canal de 15 mm de profundidade * 12 mm de largura.Cada extremidade é entalhada para localizar nos furos retangulares pré-perfurados padrão no meio span ou pontos de terceiro.As amarras de topo alternativas são fabricadas a partir de 12 mm de diâmetro, acabamento revestido de zinco.
Retenções de perna de estrume de ângulo
Para faixas maiores ou secções mais profundas, os suportes angulares são usados para fornecer estabilidade durante a operação de revestimento e sob condições de reversão do vento.Os suportes de ângulo são fabricados a partir de ângulo galvanizado pré-quente de 45*45*2 mmOs furos nos suportes são todos de 14 mm de diâmetro para se adequarem aos parafusos M12.
Requisitos mínimos anti-Sag
As amarras de topo devem ser utilizadas em todos os espaços superiores a 4 m em telhados de duplicado.
Largas encostas do telhado
Quando a inclinação do telhado exceder 20 m, é necessária uma retenção de comprimento intermédio para resistir às cargas de inclinação descendente.
Requisitos mínimos anti-Sag
Telhados de pique mono
Em telhados mono pitch, sistema de suporte e gravatação é necessário no ápice, para resistir a baixas cargas de inclinação
Telhados planos
(Clinada inferior a 3o)
Para telhados de inclinação muito baixa ou planos, os pinos Sigma são instalados em pares virados,como indicado a seguir, os suportes angulares fornecidos na altura média para comprimentos superiores a 4 m e na terceira posição para comprimentos superiores a 7 m.1m.
Ângulos mais claros e estações de rafting
Estacionamento de barragem/estacionamento de coluna
Os suportes de rafting são fabricados a partir de aço leve galvanizado pré-mergulhado a quente e rolos a frio formados em secções angulares de espessura 45 mm x 45 mm x 2,0 mm.
Detalhes típicos
Detalhe sobre o overhang/cantilever do Purlin Gable
Detalhe do Gable Verge
Outras aplicações dos feixes Albion Sigma
Pavimentos de mezzanine
O perfil Sigma é ideal para fornecer suporte estrutural a pisos leves.
