Produção Automática Versátil Cz Máquina de Purlin Alta Eficiência

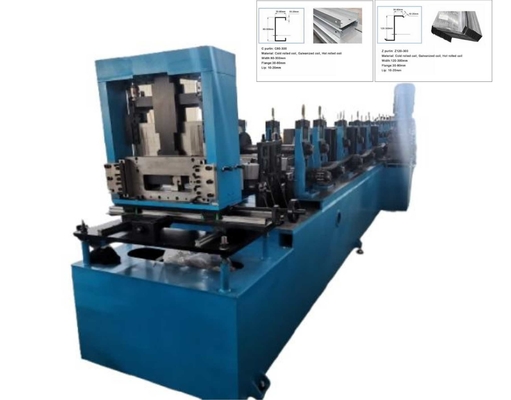

Máquina automática de moldagem de rolos de purlin

A nossa máquina de enrolamento C/Z movida por caixas de engrenagem, consiste em descoilers, dispositivos de alimentação e nivelamento, sistema de perfuramento, pré-corte, sistema de formação de rolos, corte hidráulico de postes, mesa de corrida,Estação hidráulica e PLC (sistema de controlo)A sua característica especial é: montar com forma de guia de revestimento para fazer a máquina mudar o tamanho da teia de forma fácil e suave, produzir produtos padrão com resistência de rendimento de até 550Mpa, longa linha de produção,Não abrir a boca nos produtos finais, C / Z intercâmbio apenas com 3 passos e dentro de 5-15mins; Mudança de tamanho totalmente automaticamente.que seja altamente eficiente na produção e adequado para a produção atualEsta máquina é fácil de operar e estável de funcionar com boa precisão.que é amplamente utilizado e seria o modelo mais popular no futuro próximo.

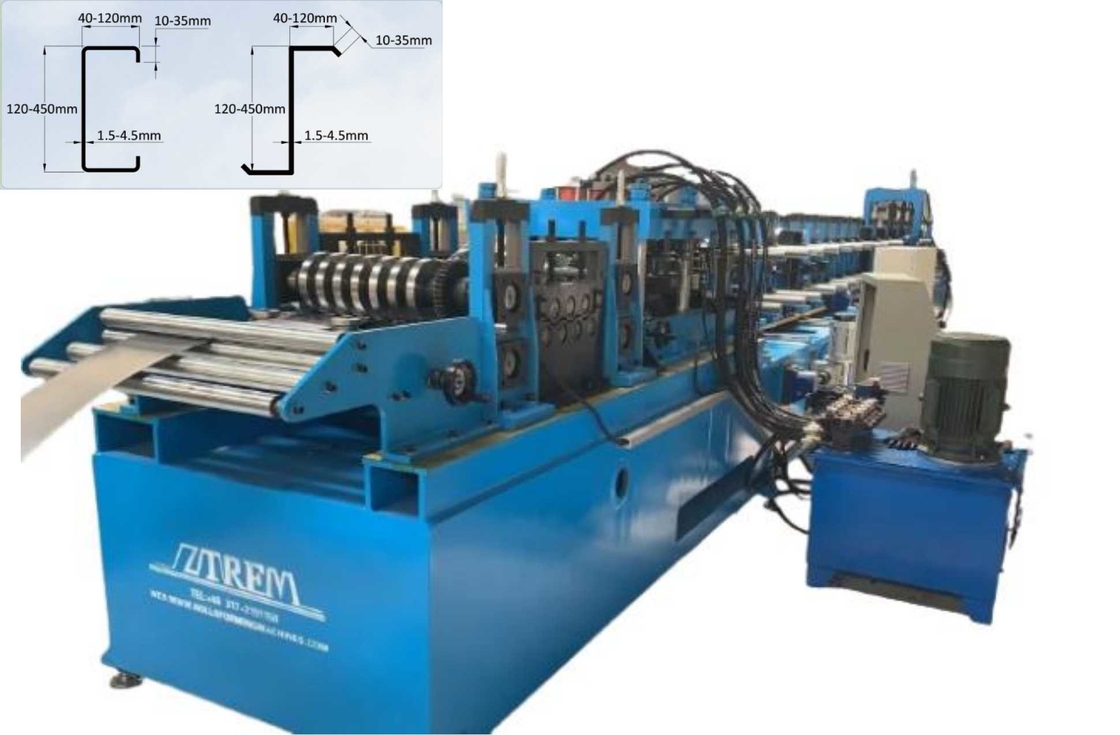

Aqui.é umPerfil para referência:

Disposição da zona de referência

Diagrama de fluxo: Descolar ️ Dispositivo de nivelação ️ Peças de formação de rolos ️ Dispositivo de perfuração de postes ️ Corte hidráulica ️ empilhadeira

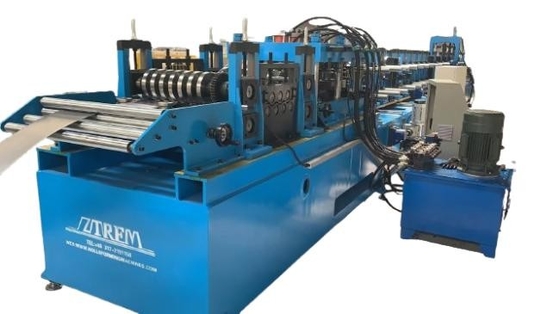

Máquina automática de moldagem de rolos de purlin

Principais componentes:

1. Descolador hidráulico

Tipo de descolagem: fixação e afrouxamento automáticos

Capacidade de peso: 10 T

2Dispositivo de alimentação e nivelamento: Utilizado para aplanar o material antes de ser introduzido na máquina de formação de rolos.

3- O primeiro papel principal.

Tipo de accionamento: por caixa de engrenagens

Velocidade de formação: 0-30 m/min

Velocidade de trabalho: 12-18 m/min

Rolos: cerca de 24 grupos de rolos

O material do rolo é aço de molde Cr12;

O material do eixo principal é de 40Cr. O material do eixo principal é de 40Cr.

Mudança de tamanhos: controlado por PLC

Adotar sistema de intercâmbio rápido C/Z

Intercâmbio rápido C/Z com apenas 3 passos, dentro de 5 a 15 minutos.

4. Dispositivo de pós-punção

Punção na borda C ou Z. PLC controle da quantidade de punção e posição horizontal; posição vertical ajustada manualmente.

Tipo de perfuração: perfuração hidráulica

A barra de perfurar e a matriz de perfurar podem ser facilmente trocadas.

5.Corte hidráulico

Adotar o nosso sistema de corte inovador, CZ integrado & moldes de corte ajustável não precisa substituir molde de corte quando os tamanhos de purlin mudar

6.Quadro de suporte do produto

7Sistema de controlo PLC

Controlar automaticamente a quantidade e o comprimento de punção e de corte

A máquina será parada enquanto está perfurando e cortando

Medidas automáticas de comprimento e contagem de quantidades (precisão +- 3 mm)
