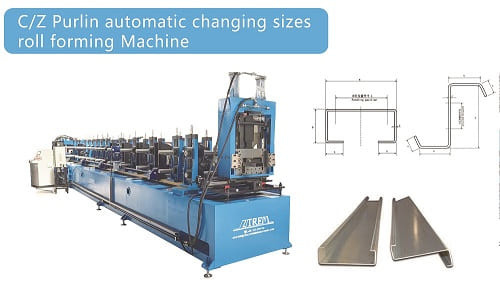

Máquina de moldagem de purlin C&Z
CZ Purlin Roll Forming Machine,C&Z Roll Forming Machine para tamanho padrão C80-300MM, Z 100-300MM, espessura da matéria-prima 1,5-3 mm, com três dispositivos de perfuração, dois dispositivos para perfuração do fundo,Um dispositivo para bater no lado..
A fábrica de máquinas ZTRFM também fabrica máquina de formação de rolos de purlin C, ou seja, a máquina de formação só faz tamanho de forma C de 3 polegadas a 12 polegadas, por exemplo. ou máquina de formação de CU ou máquina de purlin CG,com ou sem furo de perfuração, por favor, diga-nos o seu requisito, vamos projetar o seu necessário rolos máquinas de formação.

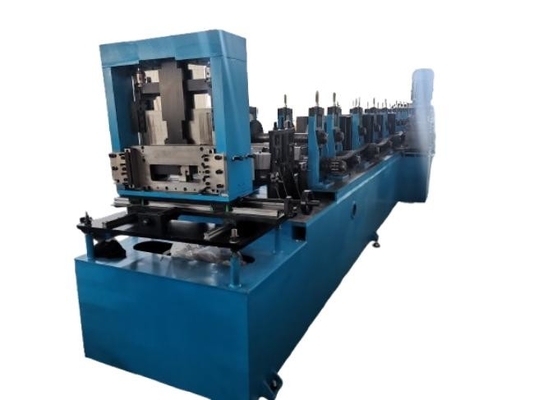

Esta máquina de formação de purlin CZ inclui 3 toneladas de descoiler manual, sistema de formação com dispositivo de furo de perfurador opcional, dispositivo de corte pós, mesa de execução, sistema de controle PLC, mesa de execução
entre C e Z, ajustar alguns rolos de camada superior com rolos inferiores por rotação de 180 graus da roda de mão.
Para tamanhos diferentes, mover todo o rolo de linha com controle de pressão inferior, fácil e economia de tempo.

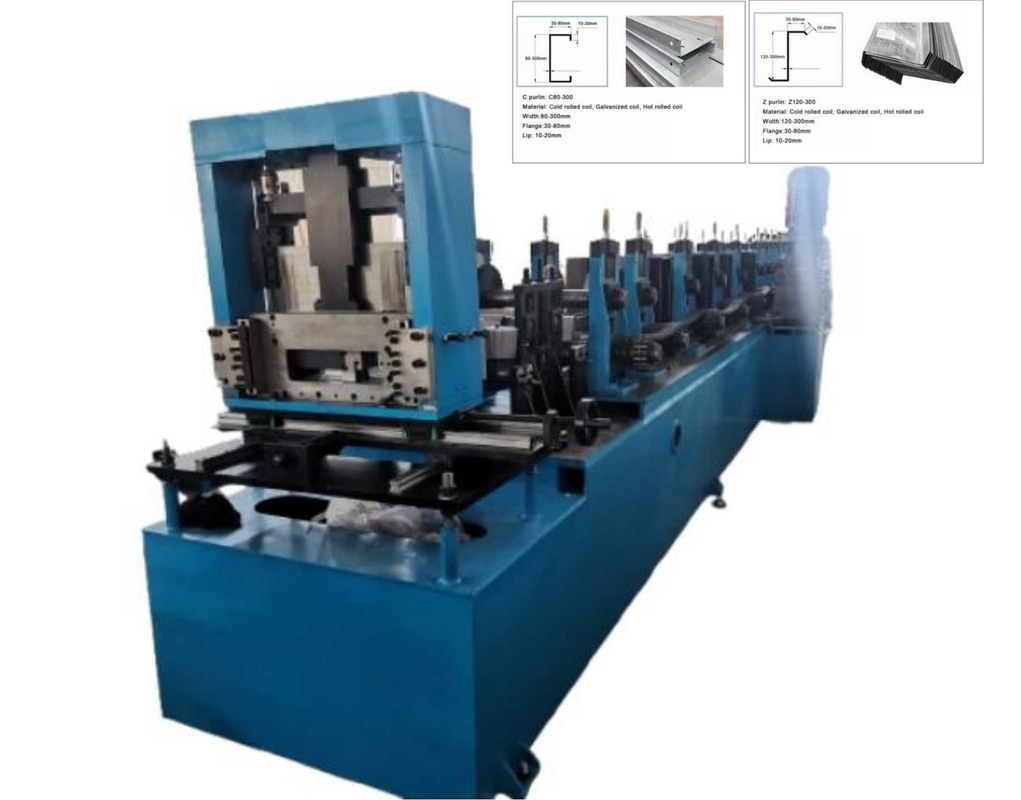

Aqui.é umPerfil para referência:
Disposição da zona de referência
Máquina de moldagem de purlin C&Z
Vantagem das nossas máquinas de enrolamento:
1. O pequeno tamanho de menos de 120mm de Z purlin feito por projeto especial, muito reta e não torcido. Geralmente, o pequeno tamanho de Z purlins feitos por outras fábricas não é reta e vai torcer.
2. Um eixo sólido de 75 mm é utilizado e o aço em forma de H é utilizado como estrutura de base, de modo que a máquina possa suportar a produção a longo prazo sem deformação da máquina,Assim, assegurando a produção a longo prazo de purlins de qualidade ;
3Os rolos são de material GCR15 e processados por máquinas CNC para garantir a precisão dos rolos e, portanto, a precisão da linha final.
4Os nossos quadros de corte são deformação de tensão para garantir que não são deformados durante o processo de produção a longo prazo, tornando o c purlin suave.
5. Use Mitsubishi ou Siemens sistema operacional com desempenho estável, operação simples
6. velocidade de formação pode atingir 10-15 metros por minuto
7O carrinho de carvão com máquina de perfurar pesa cerca de 9 toneladas.
Especificações
Detalhes técnicos
| Especificações da máquina |
| Peso |
Cerca de 9 mil quilos. |
| Tamanho |
Cerca de 10m x 1,4m x 1,8m (longo x largo x altura) |
| Cores |
Cor principal: azul |
| Cor de aviso: amarelo |
| Matéria-prima adequada |
| Materiais |
Canais de aço galvanizado |
| Espessura |
10,5-3,0 mm |
| Largura da bobina |
De acordo com o tamanho dos produtos |
| Força de rendimento |
235Mpa |
| Parâmetros técnicos principais |
| Quantidade de estações de rolos de formação |
14 a 16 |
| Diâmetro dos eixos dos rolos de formação |
75 mm |
| Velocidade de formação de rolos |
10-15m/min |
| Velocidade de produção |
4-6m/min |
| Materiais para rolos de formação |
Aço de molde Gcr15 |
| Material de corte |
de aço de molde CR12, com tratamento apagado |
| Sistema de controlo |
PLC e conversor |
| Necessidade de energia elétrica |
Potência do motor principal: 15 kW |
| Potência do motor da unidade hidráulica: 5,5 kW |
| Voltagem elétrica |
De acordo com as exigências dos clientes |
Aplicação
Os purlins são bastante populares nos dias de hoje e estão disponíveis em diferentes formas e tamanhos, mais comumente usados como purlins C e purlins Z.
A fábrica de máquinas da JSR fabrica a máquina de formar Purlin, que pode produzir C e Z na mesma máquina, só muda uma hora para mudar entre C e Z.
Além disso, a máquina Purlin pode produzir tamanho entre 100-300 com fácil ajuste, que leva apenas dez minutos.
Importante, a nossa máquina de purlin pode projetar com dispositivo de perfurar com função de furos de perfurar na purlin para parafuso durante a instalação.
Funciona facilmente, trabalha automaticamente com controle do controlador PLC.
Decoiler-forming- punch cut run out
