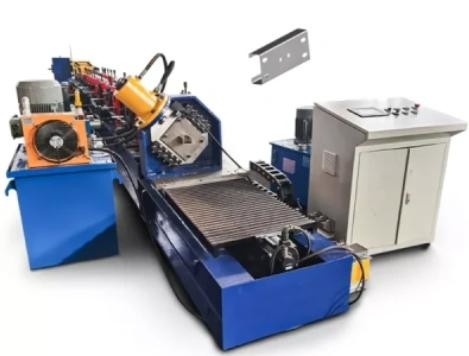

Forjador de rolos de purlin C / Z totalmente automático com rolos ajustáveis

C/Z Rolo de purlina totalmente automático Ex-NLT350

NLT350 CZ, a nova geração de máquinas CZ que ultrapassa os limites da produção.Esta máquina é capaz de produzir perfis CZ de largura até 350 mm e espessura até 3 mm.5mm, tornando-se a escolha perfeita para clientes de ponta que procuram tamanhos maiores.

A máquina NLT350 CZ tem um sistema de transmissão de cadeia de duas fileiras, garantindo alta estabilidade e precisão durante a operação.Os canais B e D também estão ligados com placas de reforço para apoio adicional, proporcionando uma durabilidade e estabilidade superiores.

Esta máquina está equipada com 12 conjuntos de módulos de troca CZ, permitindo uma mudança de tamanho fácil e rápida sem a necessidade de ajustes complexos.O canal B é formado com moldagem assistida por rolos, garantindo um processo de produção suave e eficiente.

Na vanguarda da inovação, a máquina de purlin NLT350 CZ vem padrão com tecnologia de conversão infinita e vários modelos, incluindo versão motorizada, versão de servo motor e muito mais.Esta máquina é certo para exceder as suas expectativas e atender a todas as suas necessidades de produção em diferentes condições.

Aqui.é umPerfil para referência:

Desenho de layout

Diagrama de fluxo: Descolar ️ Dispositivo de nivelamento ️ pré-perfuramento e pré-corte ️ peças de formação de rolos ️ empilhadeira

C/Z Rolo de purlina totalmente automático Ex-NLT350

As vantagens do tipo de mudança de tamanho automática da máquina de carvalho CZ são as seguintes:

1.Produzir diferentes tamanhos de carvalho ((C80-350/Z120-350) sem trocar rolos ou espaçadores.

2Não é preciso mudar o cortador para tamanho diferente.

3.Fácil utilização, baixo custo de manutenção

4.Dimensionamento infinito ((qualquer tamanho dentro do alcance da máquina), ajuda a economizar material

5.Optativo Furo de perfuração em qualquer posição do lado da teia e do lado da flange

Principais componentes:

1. Descolador hidráulico

Tipo de descolagem: fixação e afrouxamento automáticos

Capacidade de peso: 6T

2Dispositivo de alimentação e nivelamento:

Usado para fazer o material plano antes de ser alimentado na máquina de formação de rolos.

3. Dispositivo de pré-perfurar

Punção em folha plana. PLC controle quantidade de punção e posição horizontal; posição vertical ajustada manualmente.

Quantidade e tamanho de punção da teia: conforme exigência do cliente

Quantidade e tamanho de perfuração da flange: conforme exigência do cliente

A barra de perfurar e a matriz de perfurar podem ser facilmente trocadas.

4Dispositivo de pré-corte

Usou-se para cortar matérias-primas antes da formação de rolos.

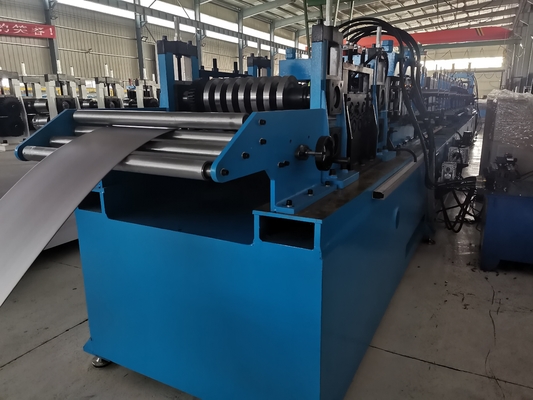

5- O primeiro papel principal.

Tipo de accionamento: por caixa de engrenagens

Velocidade máxima de formação: 30 m/min

Rolo: cerca de 21 grupos de rolos

O material do rolo é aço de molde Cr12;

Diâmetro do rolo é de cerca de 360 mm

O eixo: os eixos dos rolos são revestidos por uma máquina de moagem duas vezes para garantir a precisão do produto final.

Material do eixo principal: 40Cr

Dimensões variáveis: totalmente automática

Adotar sistema de intercâmbio rápido C/Z

Intercâmbio rápido C/Z com apenas 3 passos, dentro de 5 a 15 minutos.

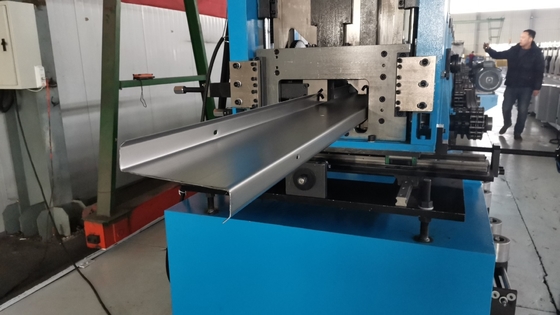

6.Corte hidráulico

Adotar o nosso sistema de corte inovador, CZ integrado & moldes de corte ajustáveis não precisam substituir o molde de corte quando os tamanhos de purlin mudar.

7.Sistema de controlo PLC

Controlar automaticamente a quantidade e o comprimento de punção e de corte

A máquina será parada enquanto está perfurando e cortando

Medidas automáticas de comprimento e contagem de quantidades (precisão +- 3 mm)

Efeito de perfil:
