Painel de grande parede isolado de liga de alumínio PIRMáquina de moldagem por rolamento
Alumínioa)Loy PIRIPainel de grande parede isolado É uma espécie depainel sanduíche de revestimento exterior para a nossa solução mais rápida e mais barata para o fechamento de parede externa para edifícios industriais, celeiros e armazéns,Assim como o revestimento das paredes dos edifíciosA sua principal característica é a sua estética espetacular, uma vez que o parafuso utilizado para a sua fixação é completamente invisível.
Tem as seguintes características:
É cCom um exterior de liga de alumínio durável e um núcleo PU/PIR de alto desempenho, estes painéis oferecem um isolamento térmico excepcional.,fornece uma solução visualmente impressionante e robusta para projetos que exigem um apelo estético superior e integridade estrutural.
Os grandes painéis de parede de alumínio são ideais para telhados e paredes em pavilhões ao ar livre, sol quartos, e dos dosselos, oferecendo um eficaz isolamento térmico, impermeabilização e proteção solar. Tome o seguinte perfil de desenho:

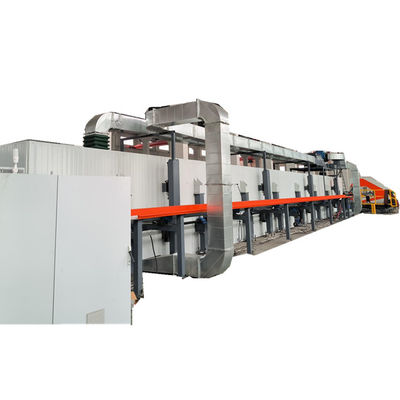

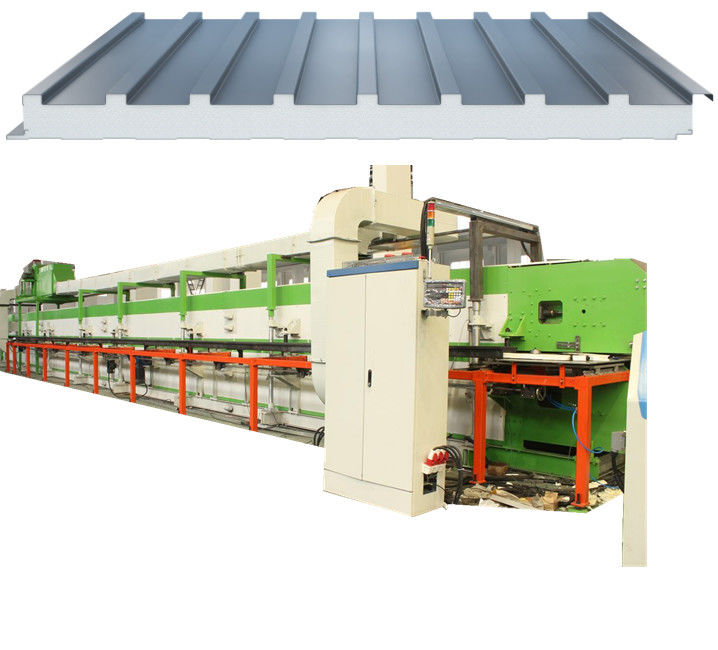

Painel de grande parede isolado de liga de alumínio PIRMáquina de moldagem por rolamento:
A linha de produção é composta pelos seguintes elementos::
Eu....Ex-funcionário
Máquina hidráulica de desenrolar de 5 toneladas com 2 conjuntos de carrinhos
1250 Máquina de moldagem de placas de parede grande (placa superior/inferior) 2 conjuntos
II. Dispositivo de aquecimento
Sistema de protecção do aquecimento por ar quente 1 conjunto

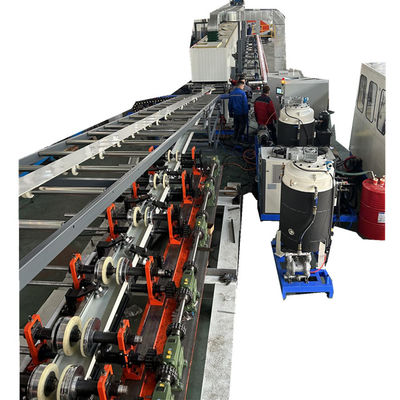

III. Máquina de espuma de alta pressão
Máquina de espuma de alta pressão de dois componentes 1 conjunto
Dispositivo de varredura de tradução 1 conjunto
IV. Máquina de laminação de duas vias
Máquina de laminação de chapas de aço 24M 1 conjunto
Dispositivo de elevação por parafuso 1 conjunto
Dispositivo de bloqueio lateral (uma espessura) 1 conjunto
V. Máquina de corte de serras de banda
Máquina de corte de serra de banda 1 conjunto
1 conjunto de cintas transportadoras rápidas
1 conjunto de sistema de controlo electrónico
Principais parâmetros técnicos do Painel de grande parede isolado de liga de alumínio PIRMáquina de moldagem por rolamento
Especificação do quadro de produção: largura 1250
Espessura 30 mm
CostumesIzecomprimento
Material do painel: chapa de aço colorida
Material principal: poliuretano duro
Densidade: 40 a 60 kg/m3
Velocidade da linha de produção: 6~8m/min (0~50Hz regulação de velocidade de frequência variável)
Comprimento do transportador laminado de duas vias: 24 m (prolongamento efetivo 24 m)
Temperatura máxima de circulação de ar quente: 60 °C
Dimensões da linha de produção ( comprimento x largura x altura): aproximadamente 90 m (L) x 6 m (W) x 6 m (H)
Potência total: aproximadamente 160 kW
◆Máquina de fabricação de painéis de formação:
A unidade de moldagem consiste em duas máquinas de moldagem, a saber, a placa dianteira e a placa traseira.
Especificações da bobina de alumínio: largura 1250 mm, espessura 0,3-0,5 mm
Processo de moldagem: 30 processos
Diâmetro do eixo de rolamento: ø 80
Velocidade máxima de formação: 10 m/min
Potência: 7,5 kW AC
Regulação da velocidade de frequência variável
Dispositivo de aquecimento por pressão
Para atender aos requisitos do processo, a placa precisa ser pré-aquecida antes da pulverização de líquido.°C, que está relacionado com os parâmetros do processo, tais como a proporção de matéria-prima líquida e a velocidade de espuma.O pré-aquecimento pode ser ajustado aquecendo a superfície da chapa de aço através de um tubo de aquecimento,
O pré-aquecimento define um certo número de tubos de aquecimento elétricos, que podem ser agrupados e controlados separadamente.
Temperatura: 50 graus (ajustável)
Controle da temperatura: autocontrole do ecrã digital
Temperatura da chapa de aço: Geralmente, a temperatura de pré-aquecimento da superfície da chapa é de 25-35°C, (determinado pelos requisitos da extremidade molhada)
Potência de aquecimento: 32 kW
De potência superior a 1000 W
Um transportador superior e um inferior.
Comprimento da via: 24 m
Comprimento da via: 24 m
Largura de espuma ajustável: 900 mm
comprimento da placa da cadeia de trilhos: 1200 mm
Largura da placa da cadeia do carril: 220 mm
Material da chapa da cadeia: 16MN
Espessura da placa da cadeia de carris: espessura total de 60 mm
Altura de abertura da linha superior: 200 mm
Altura da face de trabalho da linha inferior: 1200 mm
Material do carril-guia: GCr15, dureza da superfície HRC58-62 °
Velocidade ajustável: 3-10 m/min
Pressão do rolamento: 0,6 bar/cm2
Potência do transportador: 5,5 kW × 2, regulação de velocidade de frequência variável
Elevação em espiral: 24 peças
Diâmetro do parafuso Φ 70 mm

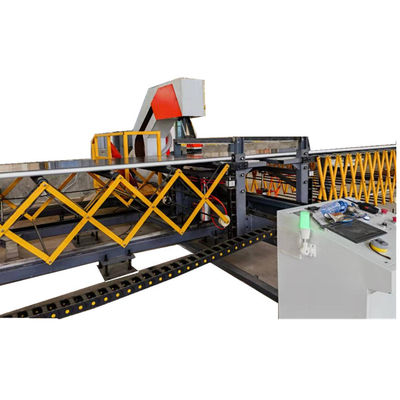

Rastreamento automáticoe de corte de cabeloMáquina
Esta máquina consiste numa base, num mecanismo de movimento longitudinal, numa máquina de corte e num aspirador.e é sincronizado com o movimento longitudinal da máquina de laminação através de um motor, redutor e motor de parafuso, e retorna rapidamente à sua posição original após a conclusão do corte da chapa.

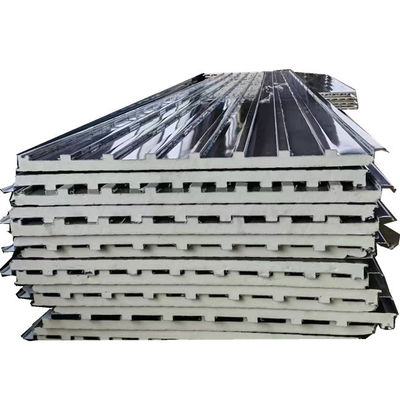

Agora vamos verificar o produto acabado e efeito de sobreposição:
Se precisar de mais informações, por favor contacte-nos a qualquer momento.
