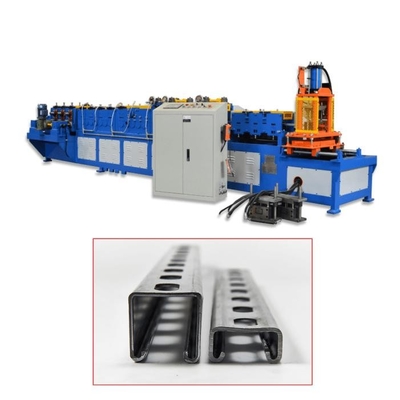

Máquina de moldagem de rolamentos de canal de estribo Acionada por caixa de engrenagens Espessura 2,5 mm

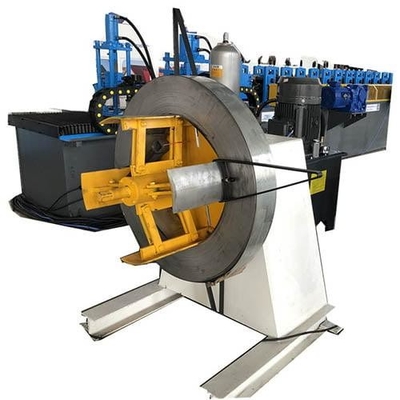

3T descolagem manual

• Largura da alimentação: 350 mm
• Capacidade: 3 toneladas
• Limites de expansão e luta: 380mm ≈ 520mm
• Modo de expandir e lutar: expandir e lutar internamente manualmente
• Quantidade:1

Parte de nivelamento

• Rolante aplanador: superior é 4 rolantes, inferior é 5 estações ((total é 9 rolantes)
• Diâmetro do eixo achatado:¢70mm, material 40CR, endurecimento e temperação
• Largura máxima da matéria-prima de nivelamento: 300 mm
• Espessura da matéria-prima de nivelamento: 1-2,5 mm
• Potência: motor AC de 4 kW

Máquina de alimentação e perfuração por servo

• Sistema de alimentação por servo
• Este sistema adota alimentação servo para fazer alta velocidade e precisão
• Potência do servo: 2,9 kW
• Servo marca: YASKAWA
• Quantidade: 1
• Máquina de perfuração 80T JH21-80
• Estação de perfuração: 1 estação com 6 furos
• Modelo de perfuração: máquina de perfuração
• Material de base das ferramentas de perfuração: aço JIS S45C
• Material do conjunto de ferramentas de perfuração: SKD11
• Número de moldes de perfuração: 1 conjunto
• Material de matriz de perfuração: SKD11
• Dureza do conjunto de ferramentas de perfuração: HRC58-62
• Largura máxima da folha de perfuração: 300 mm
• Máquina de perfuração com capacidade de carga de 80 T
• Marca da máquina de perfurar: Yang Li
• Potência do motor principal: 7,5 kW, Siemens
• Cabine de controlo de perfuração: disponível

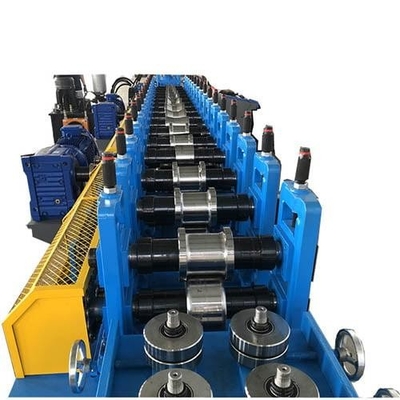

Formação de rolos

• Estação de rolagem:26estações +1 estação da cabeça de binário
• Material do rolo: Cr12 com tratamento térmico, HRC 58-82, superfície com cromo
• Diâmetro do eixo: ¢85mm Material: 40CR, HRC 250-280
• Motor principal: 45 kW
• Velocidade de formação: 15-20 m/min
• A parte de accionamento da máquina será coberta com uma cobertura protetora

Sistema de cortes de serra-mosca

• Corte após moldagem: Corte a folha após moldagem em rolos até ao comprimento necessário
• Material da lâmina: Cr12MOV, dureza 58-62 HRC
• Potência de corte por hidráulica,7.5KW
• Potência do servo: 3 kW Yaskawa
• Pressão de trabalho: 16 MPa
• Corte e servo no meio sob corte
• Medição do comprimento: medição automática do comprimento do codificador
• Tolerância de comprimento: +/- 1,0 mm para cada peça do produto final

Armário de Controle de Computador

• Ajuste programável do comprimento e da quantidade do perfil
• Língua do sistema operativo: Inglês e Chinês
• Voltagem, Frequência, Fase: 380 V, 50 Hz, 3Fases
• Computador usado para controlar comprimento e quantidade. Máquina irá cortar automaticamente para o comprimento e parar quando a quantidade necessária é alcançada
• A imprecisão do comprimento pode ser facilmente corrigida.
• Painel de controlo: interruptor de botão e ecrã táctil
• Unidade de comprimento: milímetro
• PLC: Siemens
• HMI: MCGS
