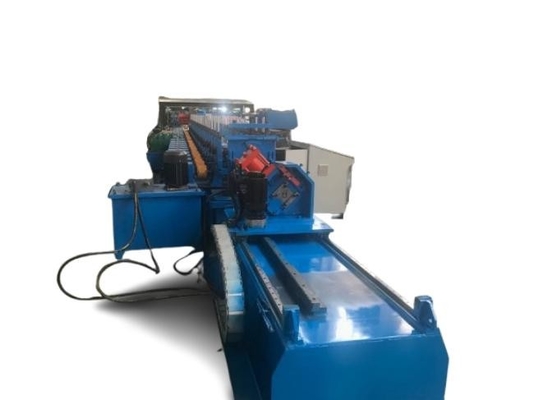

Máquina de moldagem de rolos Unistrut
A maior parte do material da bandeja de cabo é de aço pré-galvanizado, aço laminado a quente e a frio, aço inoxidável.,41 vezes 41, 41 vezes 62,41 vezes 82.
Nós somos o fabricante profissional de fazer C canal, unistrut, painel solar stand. estabilizador sísmico stand máquina de formação de rolos. este tipo de máquina pode fazer diferentes tamanhos,A flange do canal c pode ser ajustada por modo manual ou automático com base nas exigências do cliente . O modo de corte pode ser seguindo corte de serra ou corte hidráulico de acordo com sua exigência. Este tipo de linha também tem o sistema de perfuramento, alguns clientes usam o sistema de perfuramento hidráulico,Alguns clientes usam a imprensa de punção., e alguns clientes fazem o canal C sem perfurar, depois de formar o canal C do produto final, então usar outra máquina de perfurar para perfurar os buracos que podem melhorar a capacidade de produção.É muito fácil de operar e operar a máquina.
Aqui está um perfil de desenho e produto acabado:
Profissionais
Layout
Alimentação automática ((3T) → nivelamento → perfuramento → máquina de moldagem de rolos → re-formagem → corte de serra → saída
Máquina de moldagem de rolos Unistrut
Dados principais
1.Alteração da largura de alimentação do material:/
2- Faixa de espessura do aço:10,5-2,5 mm
3.Texura do aço em tira:Aço carbono laminado a quente/aço carbono laminado a frio
4Velocidade de trabalho: 15-20 m/min.
5.Duração mínima da peça de trabalho:2000 mm
6Tolerância da retidão: 1 ̊1,5 mm /1500 mm
7Tolerância de ângulo da peça ≤ ± 1,5/1000 mm
8Comprimento fixo da peça de trabalho: 10 m± 1,5 mm
9. Passo de rolamento: 28 passos
Especificação tecnológica das principais peças

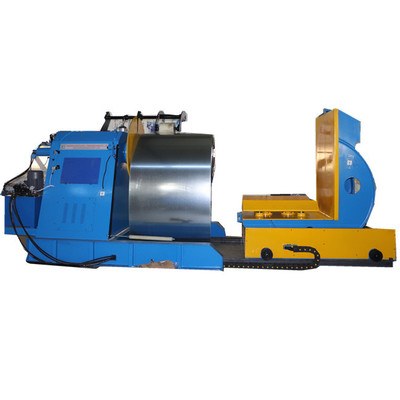

1. 3T Alimentação hidráulica automática
A. Diâmetro interno da bobina de aço:φ508 mm;
B. Gama de diâmetro interno do Harmomegathus: ф480-520 mm;
C. Diâmetro máximo da bobina de aço:φ1000 mm; Capacidade de carga:≤3T
D. Modo de expansão: 3T hidráulico automático
Máquina de nivelamento
A. Rolante de trabalho: 7 rolantes
B. Características da estrutura:A rigidez e a rugosidade da superfície das válvulas de nivelamento melhoram as propriedades mecânicas após endurecimento e temperamento e acabamento cromado.Inclui o rolo de pinça e o rolo de nivelamento, rolos de pinçagem pode ser ajustado separadamente, nivelamento rolos adotar estrutura maciça, estabelecer dois pontos de ajuste na frente e atrás para formar certo ângulo oblíquo,Pode facilmente melhorar a qualidade do nivelamentoHá um par de roletes planos de guia e dois pares de roletes verticais de guia no lado de alimentação da máquina de nivelamento, o rolo vertical de guia pode ser centrado no movimento.
Função: o perfurador pode satisfazer todos os tamanhos dos furos de perfurado do desenho.
Materiais de punção:O material de punção é SKH51 ou DC53, através de forja e moagem de precisão HRC58-62.
Dados principais:
Velocidade de punção: 80s/tempo do golpe.
Espessura do material: 2,5 mm
Capacidade: 80T

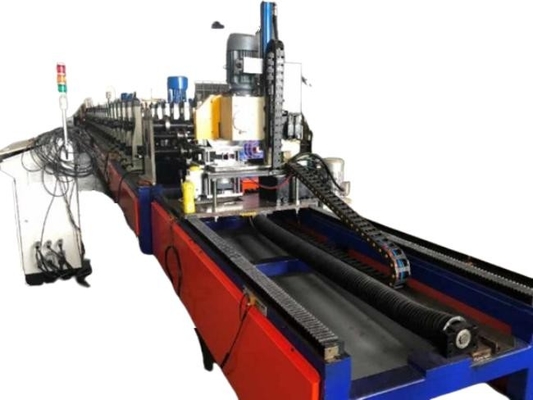

Máquina de moldagem de rolos
Dados principais
1. Potência do motor: 22 kWx2
2.Rolhas QTY: 28 grupos ((Incluindo 1 moagem de engrenagem)
3.Velocidade de trabalho 15-20m/min
4.Material do rolo: CR12MoV HRC58-62
5Tipo de tração: estrutura de coluna com transmissão da caixa de velocidades
6.Diâmetro do eixo principal: ¢ 90 mm
7Material do eixo: 40Cr com tratamento de refinação térmica.
8.Tamanho da máquina de moldagem principal: 18500*1600*1500mm
9- Perfis alterados: manual

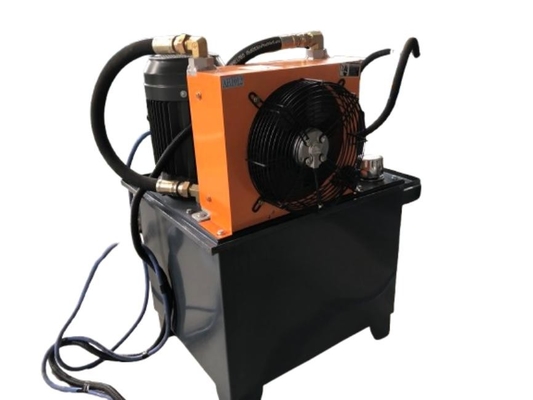

Sistema de controlo hidráulico
Kunlun Kuntai tela sensível ao toque de 7 polegadas, Siemens PLC, conversor de frequência Yaskawa, aparelho de baixa tensão Schneider.
a. Toda a linha utiliza controlo PLC, ecrã táctil de cristal líquido, interface homem-computador para realizar a interação entre o PLC e o ser humano.Operador através do procedimento de configuração para operação automática e monitorar o processo de controlo para perceber que o operador controlar toda a linha e alterar o parâmetro de controloO comprimento da peça de trabalho é definido digitalmente, o comprimento da peça de trabalho pode ser ajustado.
b. O modo de funcionamento inclui manual/automático. A máquina tem função de interrupção manual e automática. A máquina é autônoma dentro do estado manual, é fácil de manter.Dentro do estado automático para prosseguir toda a linha em execuçãoO conjunto tem um botão de arranque para lidar com o episódio de emergência, o que pode garantir a segurança da máquina e do operador.
