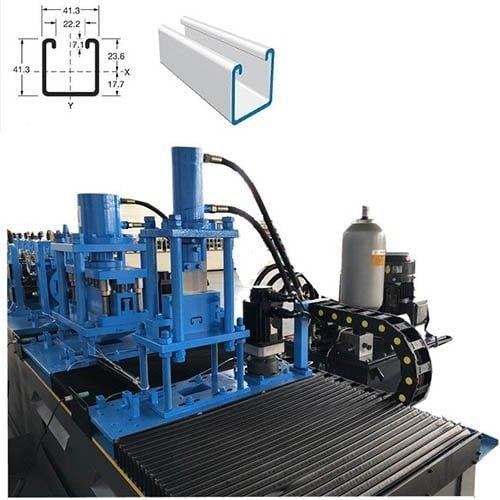

O Strut Channel é um aço padrão formado a frio usado na indústria elétrica ou em construções para suporte estrutural.rolo formado em uma secção de canal aberto com lábios para fornecer rigidez adicional. Os tamanhos do canal de apoio básico são: 41*41. 21*21, e também algumas formas personalizadas.

A máquina de moldagem de rolos de canal de apoio é um equipamento potente e versátil capaz de satisfazer as necessidades de produção de canais de apoio em sistemas de montagem fotovoltaicos solares.Tem características como alta precisão, longa vida útil, facilidade de operação e fornece várias características opcionais e opções de personalização.

Desenho de perfil

Mostrar amostras

Fluxo de trabalho

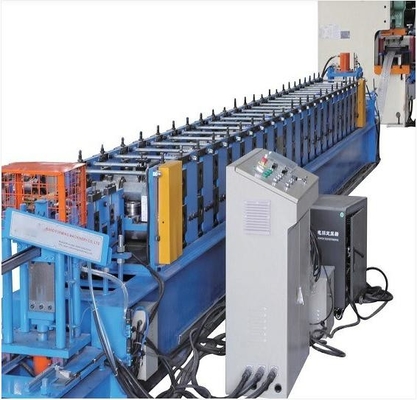

Máquina de moldagem de rolos de canal de estribo 4 em 1 para os EUA

Vantagens do equipamento

1A linha de produção usa uma máquina de perfurar de alta velocidade e moldes de material Skd11, para garantir que 12 metros de tabuleiro possam ser perfurados em um minuto.

2A linha de produção pode produzir quatro perfis de altura diferentes, de modo a alcançar uma produção de múltiplas especificações e menos espaço no chão.

3Para reduzir a deformação da incisão, o dispositivo de pós-corte deste equipamento adota o método de corte de baixo para cima.

Material da máquina de moldagem de rolos de canal de estribo 4 em 1 para EUA ((tipo de luxo)

1Espessura do material: 2,0-2,5 mm

2Material aplicável:GI/GL/PosMAC

3. Resistência ao rendimento do material: 235-390Mpa

4Largura de alimentação: Aproximadamente 98-179 mm

Introdução à decomposição da máquina

1.5T-600 Descolador hidráulico

Controle hidráulico dos furos internos do rolo de aço para contração e paragem

Largura máxima de alimentação: 600 mm

Diâmetro interno da bobina: 508 ± 30 mm, diâmetro externo: 1500 mm

Capacidade máxima: 5 toneladas, motor: 3 kW, regulação da velocidade de conversão de frequência

Motor de bomba de óleo: 3 kW

Aumentar a potência de alimentação automática e dispositivo de desligamento automático

Dispositivo de braço de pressão de líquido

2Dispositivo de nivelamento

Dispositivo de nivelamento de três, quatro e sete rolos.

Com o trilho de guia de alimentação, a estrutura principal é soldada com aço H450.

O eixo é feito de aço 45 #, que é quente e quente, e cromo duro.

Diâmetro = φ90 mm, processamento de precisão.

Potência elétrica: 3 kW.

3.Servo alimentador

4Máquina de perfurar cilindros Yangli.63T

A perfuradora de alta velocidade de 63 toneladas está equipada com um conjunto de modelos de perfuramento antes da formação do rolo.

O punch tem tampas de segurança em todos os lados e portas num lado.

Controlado pelo sistema PLC.

O motor de alimentação é mais preciso pelo servomotor, a potência do servomotor é de 3KW.

5.Molde de perfuração

6.Dispositivo de pré-corte hidráulico

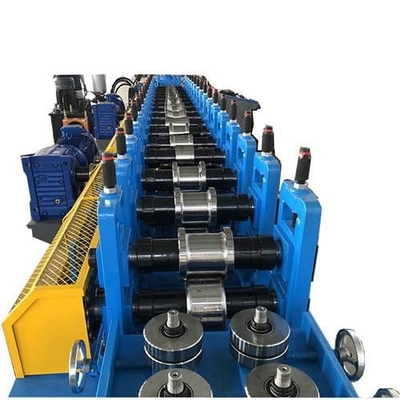

7Moinho de moldagem de rolos

Com o trilho de guia de alimentação, a estrutura principal é soldada com aço H400.

Espessura da parede lateral: Q235 T18mm;

Rodas de ligação: ф22 galvanizadas

As rodas de rolamento utilizam processamento de precisão de aço de rolamento GCR15 (= aço EN31), a superfície é cromada dura, de 0,04 mm de espessura, e o tratamento de espelho da superfície (vida útil mais longa, ferrugem mais forte);

O eixo é feito de aço 45#, aquecido e temperado, cromado duro.

Diâmetro = 80 mm, processamento de precisão.

Movimento de engrenagem e cadeia cerca de 22 passos para formar.

Motor principal (marca Poli Lai) = 15 kW, regulação de velocidade de frequência.

8.Sistema de arrefecimento

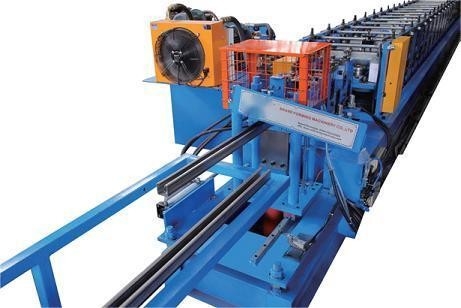

9Dispositivo de corte de postes hidráulico

Post para cortar, stop para cortar, design de corte de duas peças sem alimentação

Motor hidráulico: 5,5 kW

Material da ferramenta de corte: CR12Mov (= SKD11, tem pelo menos um milhão de anos de vida útil de corte), tratamento térmico a HRC58-62 graus

A potência de corte é fornecida pela estação hidráulica independente do anfitrião

10.Estação hidráulica

11Sistema de controlo PLC

Controle automático da quantidade e do comprimento de corte

Insira os dados de produção (lotação de produção, número de peças de produção, duração da produção, etc.) no ecrã táctil,

Completar automaticamente a produção.

Combinação: PLC, inversor, ecrã táctil, codificador, etc.

12.Exit Rack

Sem motivação, duas unidades, rodas rolantes, fácil de mover.
