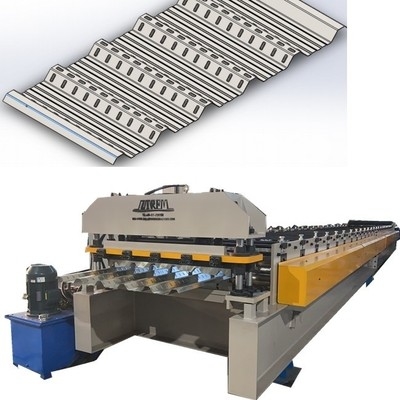

Máquina de moldagem de perfis de painéis de aço com pré-cortador hidráulico para eficiência

STeel Form Deck Máquina de moldagem de perfis

A máquina de formação de rolos de painéis de aço é projetada para fazer vários tipos de perfis de painéis de aço em lote totalmente automaticamente.,Mesa de alimentação, equipamento de orientação, sistema de formação de rolos, sistema de pós-corte (elétrico 0 hidráulico), sistema de controlo e estação hidráulica.
Ampla variedade de aço forrado a frio, a partir da forma de subsecção, com aberta, semi-fechada e fechada, os principais produtos da máquina de moldagem de rolos são aço de canal forrado a frio, aço de ângulo, aço de secção Z,A forma da secção transversal de aço pode ser concebida: tamanho, precisão,e o comprimento pode ser ajustado de forma flexível de acordo com as necessidadesOs processos de produção também podem ser combinados com o punch, de modo a satisfazer diferentes requisitos.

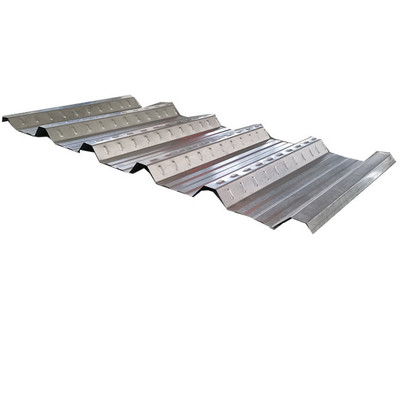

Aqui vou tomar um perfil aleatório de painel de aço para telhados, por exemplo, para mostrar a máquina como é projetado.

Para este tipo de perfil de painel de aço principalmente são usados para painel de parede de telhado de terraço ou outros.
bobinas revestidas pré-pintadas com revestimento AZ, com uma resistência de saída que varia de 340 MPa a 700 MPa e uma espessura que varia de 0,5 a 1,0 mm

Processo de produção

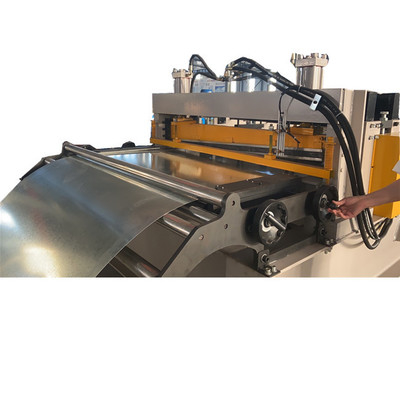

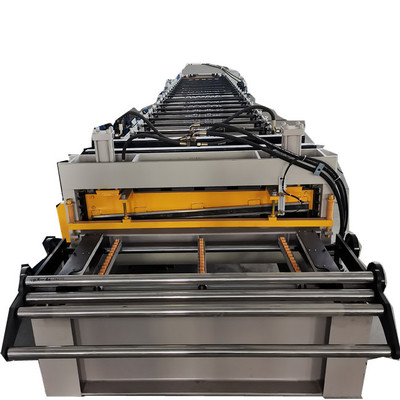

Descolagem→ Alimentação→ Pré-cortador hidráulico →Formação de rolos → Tesoura automática → Mesa de recepção

STeel Form Deck Máquina de moldagem de perfis

Principais componentes (lista de embalagens)

Descolador hidráulico de 10 toneladas com carro de carga
B. Adota o cilindro de óleo hidráulico para tornar o descoiler expansível e adequado ao diâmetro interno das bobinas.
C. O motor conduz as bobinas a correr e pode fazer a marcha para a frente e para trás, bem como fazer o descolamento com tensão.
D. O núcleo pode assegurar a amplitude φ450 do diâmetro interno das bobinas.
Capacidade de carga: 10 toneladas
Largura máxima da bobina: 1250 mm
Velocidade de alimentação: 0-20 m/min (ajustável)
Potência do motor hidráulico: 5,5 kW
Motor de regulação de velocidade de frequência: 7,5 kW
Estrutura: soldadura por chapas de aço e barras de perfil.

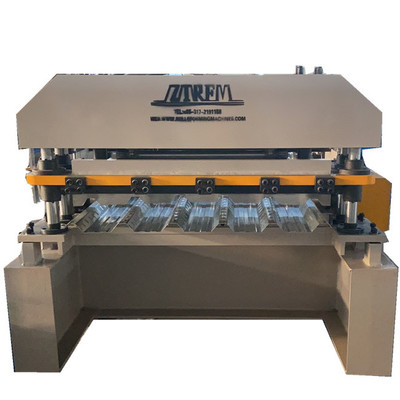

Mais informações sobre a máquina de laminagem de perfis de painéis de aço:

Velocidade de formação: 0-20 m/min
Modo de transmissão: Um lado é por 1 polegada cadeia dupla
Outro lado tem engrenagens para assistência à condução
Motor principal:Total 37KW (18,5KW*2 motores) Lichao, marca chinesa famosa

Também podemos fazer mais tipos de máquinas de moldagem de revestimentos metálicos, por exemplo:

9/16" Deck de forma de aço

7/8" HD Steel Form Deck

1" Deck de forma de aço

15/16" Deck de forma de aço

1.5′′ deck de forma de aço

Deck de forma tipo S
