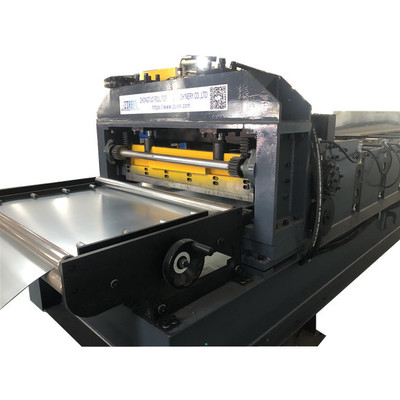

Máquina de laminar para revestimento de pavimentos de metal composto
A máquina de moldagem de revestimento de piso de metal composto é projetada para fazer a chapa de revestimento de metal em lote totalmente automática.Profil composto de 80 mm com trapézio combinado e reentrada com capacidade de comprimento longoO perfil combinado permite uma fácil fixação de serviço, com capacidade de trapezoidal.

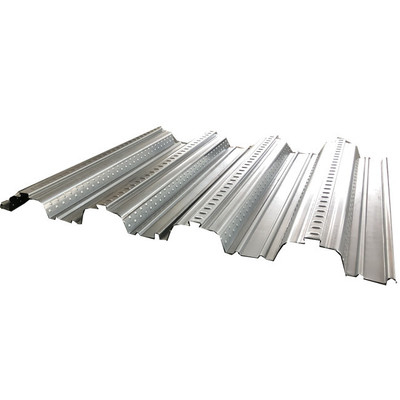

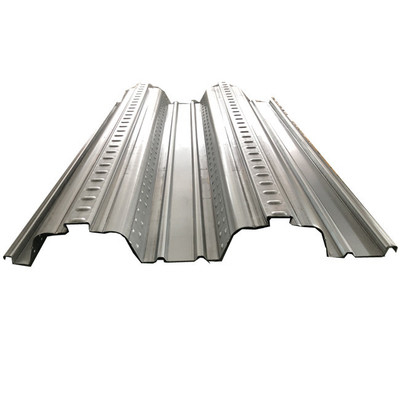

Aqui estão alguns desenhos populares para sua referência:
São diferentes em altura e tipos de relevo, de modo que esses dados podem ser personalizados de acordo com a largura da bobina de entrada e os requisitos do cliente.Aqui estão algumas fotos de cobertura com perfil único e sobreposição para sua referência:
Máquina de laminar para revestimento de pavimentos de metal composto

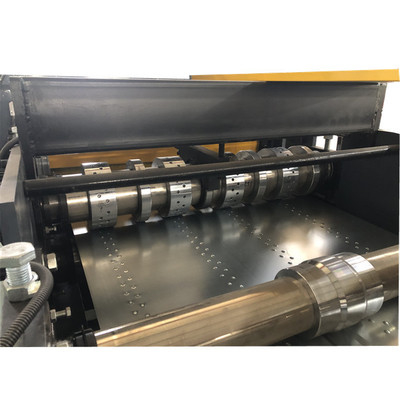

Design do quadro: manter a superfície da placa de moldagem lisa e não fácil de ser marcada quando está sendo estampada.
Comprimento da parte principal: cerca de 25000 х1650 х1500
Peso da parte principal: 15300 kg
Voltagem: Personalizar
Fixação de rolos: placa central de espessura 28 mm
Quadro: aço 400 H soldado
Modo de accionamento: cadeia dupla com ajustador de cadeia para perda e grau apertado.
Material dos rolos:Gcr15, revestimento de superfície com cromo duro.
Material dos eixos: aço 45* e ajustando a dureza.
Diâmetro dos eixos: φ 90 mm Os rolos de relevo têm cerca de 120 mm.
Número de rolos: 36 rolos
Potência principal: 15*2kw

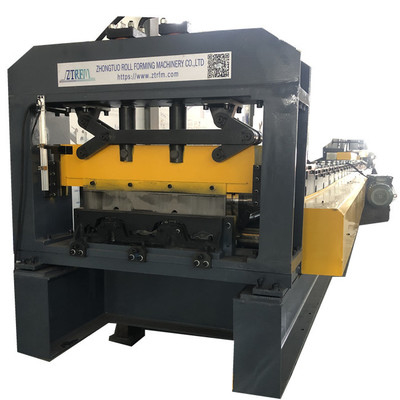

Mecanismo de corte de cabelo
Característica: Garantir estabilidade, precisão e velocidade de corte
Função: corte automático controlado por PLC
Adopta a unidade hidráulica e localização automática para decidir a dimensão e cortar os produtos alvo.
Material das lâminas:Cr12 apagado
Fornecimento de energia: energia hidráulica
Componentes: Contém um conjunto de lâminas, um reservatório hidráulico e uma máquina de corte.
Se quiser adicionar, pode cortar em qualquer comprimento e reduzir o desperdício da bobina na máquina.
Este perfil de metal não é fácil de fazer, pois requer muitos rolos laterais para formar a cauda de pomba.
Sobre o efeito de sobreposição.
| Ponto |
Detalhes dos parâmetros |
| Material de processamento |
IGP e IGPP |
| Espessura do material |
0.25-0.8mm |
| Quadro da máquina |
Aço 360#H, Adotar solda em linha diagonal, medição do instrumento de nivelamento para garantir que o quadro final seja de alta precisão |
| Painel de revestimento da máquina |
| Tipo de placa |
Tipo de pilar (opção) |
| |
|
| Espessura da chapa:20 mm |
Espessura do pilar: 30 mm |
| Pintura: pintura normal |
Pintura: cromado |
|
| Estações de formação |
20-38 estações (de acordo com os perfis) |
| Máquinas de rolamento |
Aço forjado de alta qualidade n.o 45, cromado duro revestido com espessura 0,05 mm
Método de processamento: corte - perfuração - latching CNC - apagamento - latching CNC - cromagem |
| Eixo da máquina |
φ80-90 mm de aço de alta protecção n.o 45 após tratamento, |
| Máquinas de separação |
Reforçamento CNC de alta precisão |
| Rolamentos de máquinas |
Rolamentos China Haerbin ou rolamentos internacionais SKF (opção) |
| Sistema de condução |
Cadena de 2 polegadas ou caixa de engrenagens (opcional) |
| Potência da máquina |
15kw-22kw ((de acordo com os perfis) |
| Velocidade de funcionamento da máquina |
8-12 m/min ou 10-30 m/min (opcional) |
| Tipo de regulação da máquina |
Após a instalação da máquina, vamos testá-lo nós mesmos, comparar com o desenho do perfil, a diferença é controlada em 0.5mm |
Cortar
| Tipo |
Tipo de rolamento deslizante |
| Material da lâmina |
Cr12mov |
| Processamento de quadros |
todo o quadro inferior é moído para alta precisão |
| Processamento de lâminas |
corte de fio-electrodo, mas o balde superior não pode ser reto. esta é a tecnologia |
| Trabalho |
Tipo hidráulico |
Stacker
| Tipo |
Manual |
Auto(opção) |
| Duração |
1.5m-2m |
6 m ou 12 m |
PLC
| Artigo principal |
Detalhes dos parâmetros |
| PLC |
Delta ((standard) ou conforme o seu pedido |
| Inversor |
Marca da China (padrão) ou conforme o seu pedido |
| Ecrã táctil |
Mcgs (padrão) ou conforme o seu pedido |
| Codificador |
Marca da China (padrão) ou conforme o seu pedido |
| Voltagem/HZ/Fase |
380v/50-60hz/3 fases |
Bomba hidráulica
| Artigo principal |
Detalhes dos parâmetros |
| Motor |
3kw China marca ou de acordo com o seu pedido |
| Bomba |
Marca da China ou de acordo com o seu pedido |
| Válvula solenoide |
Marca da China ou de acordo com o seu pedido |
| Sistema de arrefecimento |
Ventilador de arrefecimento |
Máquina de moldagem de rolos para pavimentos galvanizados de aço
Componentes de máquinas
| - Não, não. |
Nome |
Quantidade |
| 1. |
Decolagem |
1 conjunto |
| 2. |
Máquina de moldagem de rolos |
1 conjunto |
| 3. |
Dispositivo de corte hidráulico |
1 conjunto |
| 4. |
Caixa de controlo PLC |
1 conjunto |
| 5. |
Bomba hidráulica |
1 conjunto |
| 6. |
Tabela de saída |
1 conjunto |
