Máquina de moldagem de pavimentos metálicos
A máquina de moldagem de pavimentos metálicos é projetada para fazer as folhas de pavimentos metálicos em lote e de forma totalmente aromática.
A máquina de rolamento de telhados metálicos, uma maravilha industrial avançada oferecida pela ZTRFM Forming.Este dispositivo de ponta foi meticulosamente projetado para a produção eficiente de deques de telhados metálicos de alta qualidadeA máquina de rolamento de telhados de metal possui tecnologia de formação de rolos de última geração que molda facilmente folhas de metal em perfis de telhados precisos e uniformes.As operações automatizadas garantem resultados consistentes e precisos, otimizando a eficiência da produção e reduzindo os custos de mão-de-obra. Esta máquina oferece versatilidade na criação de vários tamanhos e projetos de pisos de telhado de metal,Atendendo a diversas necessidades de construção e especificações de projetosA sua engenharia de precisão e os seus sistemas de controlo avançados tornam-na uma ferramenta indispensável para os fabricantes que pretendem fornecer coberturas metálicas de telhados fiáveis e duráveis para usos comerciais, industriais,e edifícios residenciais.
O que é o telhado de metal?
Os decks de telhados metálicos estão disponíveis em uma variedade de tipos, incluindo costelas estreitas, costelas intermediárias, costelas largas e costelas profundas,e são utilizados para suportar o isolamento ou o concreto leve e a membrana à prova d'água de um telhadoNosso deck de telhado de metal é usado como base para deck de aço plano, sistema de telhado inclinado e arqueado por causa de sua alta relação força-peso da relação de aço.Os produtos de revestimento de telhados metálicos são os únicos a transferir cargas horizontais e verticais para a estrutura do edifícioEstes decks de telhados metálicos podem ser deixados expostos para desenhos de tetos abertos ou fabricados com perfurações acústicas adicionadas.Os decks de telhados metálicos são conhecidos por fornecer uma superfície de trabalho sólida para a instalação de isolamento, material de proteção contra intempéries e material de cobertura.

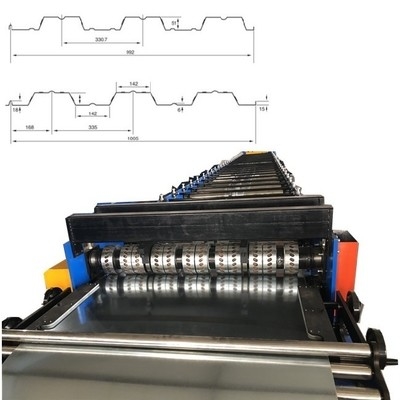

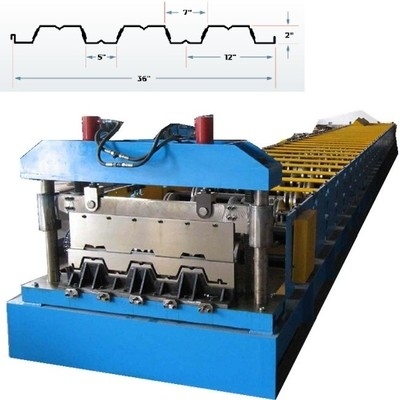

HAqui está o perfil do desenho para referência:

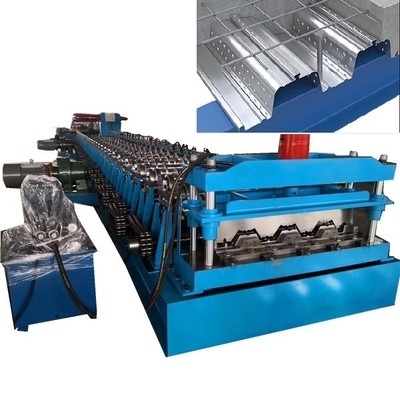

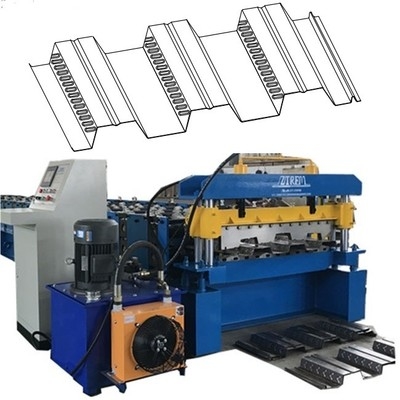

Máquinas para formar pavimentos metálicos:
Máquina de moldagem de pavimentos metálicos

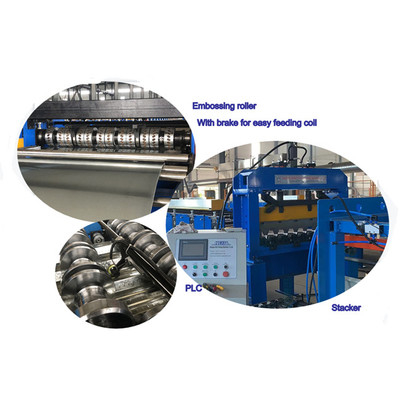

Vantagem da máquina de moldagem de pavimentos metálicos:
1.Adotar um eixo sólido de 85-95 mm e aço em forma de H como quadro inferior, de modo que a máquina possa suportar a produção a longo prazo sem deformação da máquina, garantindo assim a vida útil da máquina a longo prazo;Para rolos de reboque de metal, usamos o eixo de 120 mm de diâmetro forte, enquanto com o design da nota-chave.
2Os rolos são processados por máquinas-ferramentas CNC para garantir a precisão dos rolos e, portanto, a precisão do deck final.Nós projetamos com o sistema de travagem e então você pode alimentar a bobina facilmente e certifique-se de que a releitura é bom o preciso.
3Nosso quadro de lâmina cortada é aliviado de estresse para garantir que não seja deformado durante a produção a longo prazo e torna o produto final suave.
4Os pavimentos de aço são planos, de alta precisão dentro de 1 mm, e a largura efetiva é controlada dentro de 5 mm; Ao cortar, haverá algum desperdício de bobina.
5.Usar sistemas operativos Mitsubishi ou Siemens com desempenho estável, operação simples, desde que o comprimento e a quantidade de entrada sejam produzidos automaticamente pela máquina,e a tolerância de comprimento de corte é de ± 2 mm
6A velocidade de formação pode chegar a 8-12 metros por minuto.
7A máquina pesa cerca de 15 a 18 toneladas.
8O nosso equipamento utiliza facas de dois gumes, as duas lâminas inferiores são as mesmas da versão anterior, e a superior tem várias serras para garantir que o corte não seja deformado,mas haverá uma pequena quantidade de resíduos.
9.Combinado com a secção de deslizamento da extremidade do olho, é mais estável do que a estrutura da coluna de guia
10Há um dispositivo de engrenagem na lateral, com tensão à esquerda e à direita, para evitar o afrouxamento da cadeia devido ao uso prolongado
11A máquina está equipada com um dispositivo de embreagem para evitar a potência principal do eixo na porta de alimentação demasiado rápida, mas as rodas traseiras têm resistência e causam o material ser desigual

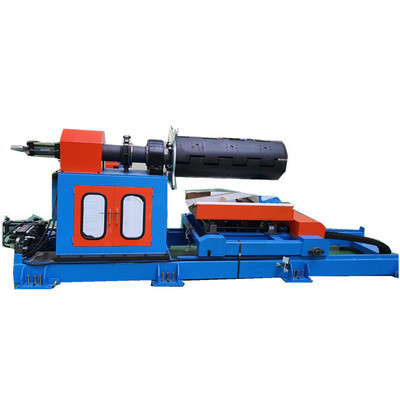

Decoiler
| Tipo |
Tipo manual ((padrão) |
Tipo hidráulico(opção) |
| Fotografia |
|
|
| Largura |
1250 mm |
1500 mm |
| Capacidade |
Máximo 5 toneladas |
De 5 a 15 toneladas |
| Diâmetro interno |
φ508-610 mm |
φ508-610 mm |
| Diâmetro exterior |
φ1500 mm |
φ1800 mm |
Formação de rolos
| Ponto |
Detalhes dos parâmetros |
| Material de processamento |
IGP e IGPP |
| Espessura do material |
0.25-0.8mm |
| Quadro da máquina |
Aço 360#H, Adotar solda em linha diagonal, medição do instrumento de nivelamento para garantir que o quadro final seja de alta precisão |
| Painel de revestimento da máquina |
| Tipo de placa |
Tipo de pilar (opção) |
| |
|
| Espessura da chapa:20 mm |
Espessura do pilar: 30 mm |
| Pintura: pintura normal |
Pintura: cromado |
|
| Estações de formação |
20-38 estações (de acordo com os perfis) |
| Máquinas de rolamento |
Aço forjado de alta qualidade n.o 45, cromado duro revestido com espessura 0,05 mm
Método de processamento: corte - perfuração - latching CNC - apagamento - latching CNC - cromagem |
| Eixo da máquina |
φ80-90 mm de aço de alta protecção n.o 45 após tratamento, |
| Máquinas de separação |
Reforçamento CNC de alta precisão |
| Rolamentos de máquinas |
Rolamentos China Haerbin ou rolamentos internacionais SKF (opção) |
| Sistema de condução |
Cadena de 2 polegadas ou caixa de engrenagens (opcional) |
| Potência da máquina |
15kw-22kw ((de acordo com os perfis) |
| Velocidade de funcionamento da máquina |
8-12 m/min ou 10-30 m/min (opcional) |
| Tipo de regulação da máquina |
Após a instalação da máquina, vamos testá-lo nós mesmos, comparar com o desenho do perfil, a diferença é controlada em 0.5mm |
Cortar
| Tipo |
Tipo de rolamento deslizante |
| Material da lâmina |
Cr12mov |
| Processamento de quadros |
todo o quadro inferior é moído para alta precisão |
| Processamento de lâminas |
corte de fio-electrodo, mas o balde superior não pode ser reto. esta é a tecnologia |
| Trabalho |
Tipo hidráulico |
Stacker
| Tipo |
Manual |
Auto(opção) |
| Duração |
1.5m-2m |
6 m ou 12 m |
PLC
| Artigo principal |
Detalhes dos parâmetros |
| PLC |
Delta ((standard) ou conforme o seu pedido |
| Inversor |
Marca da China (padrão) ou conforme o seu pedido |
| Ecrã táctil |
Mcgs (padrão) ou conforme o seu pedido |
| Codificador |
Marca da China (padrão) ou conforme o seu pedido |
| Voltagem/HZ/Fase |
380v/50-60hz/3 fases |
Bomba hidráulica:
| Artigo principal |
Detalhes dos parâmetros |
| Motor |
3kw China marca ou de acordo com o seu pedido |
| Bomba |
Marca da China ou de acordo com o seu pedido |
| Válvula solenoide |
Marca da China ou de acordo com o seu pedido |
| Sistema de arrefecimento |
Ventilador de arrefecimento |
