Máquina de moldagem de revestimento de telhados metálicos de tipo B
Os perfis de convés B são um convés de telhado estrutural de 1,5 polegadas de profundidade que fornecem carga vertical e capacidade de cisalhamento do diafragma.As costelas largas tornam o perfil um substrato estrutural ideal para suportar uniformemente sistemas de telhado aplicados no topo do convésOs perfis do tipo B são tipicamente utilizados para condições de comprimento de 10 pés ou menos.
O convés B é uma secção de convés de telhado de 1 1⁄2 ̊ de profundidade e largura que fornece uma superfície de suporte para vários tipos de materiais de cobertura.É utilizado como um elemento estrutural secundário para fornecer a distribuição de força lateral para a estrutura ̇s sistemas de resistência à força verticalA largura padrão da cobertura é de 36 ′′, com acabamento galvanizado ou pintado.
Wchapéu é TipoBtelhado Deck?
O convés B é, de longe, o convés de telhado mais utilizado para novos projetos de construção.Em comparação com os pavimentos de telhado do tipo A e os pavimentos de telhado do tipo FOs pavimentos metálicos do tipo B têm a maior relação resistência/peso. Tal como acontece com todos os produtos de aço, quanto mais leve a secção, mais econômica será.E como os decks de telhado Tipo B podem suportar cargas mais altas em faixas mais longas do que os decks A e FO resultado é um maior espaçamento entre os suportes, o que resulta em menos suportes e em mais economias para o proprietário do edifício.

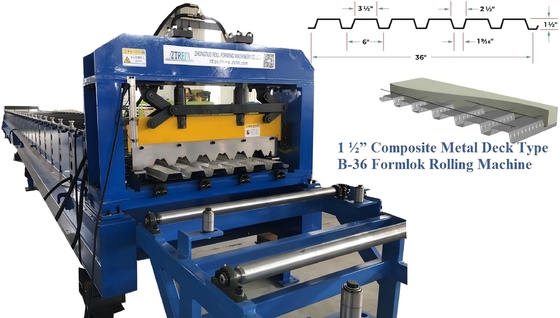

Aqui está um deck B padrão para sua referência:
Como mencionado anteriormente, o convés Tipo B é o convés de telhado mais comumente utilizado para novos projetos de construção.Os pavimentos de telhado do tipo B têm uma maior relação resistência/pesoDado que os suportes de aço podem ser espaçados mais distantes dos decks Tipo B, os proprietários de edifícios podem economizar dinheiro comprando menos suportes.
O convés tipo B é um convés de telhado de costelas largas ideal para uma ampla gama de aplicações
processo de trabalho da máquina de moldagem de pavimentos galvanizados
Descolador forma corte receber produto final

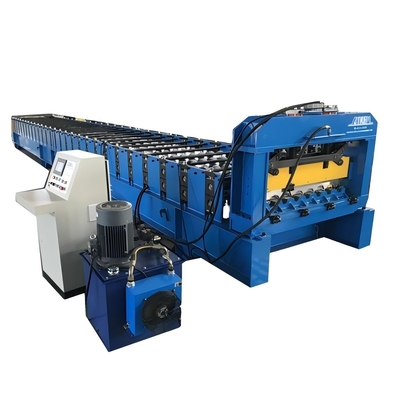

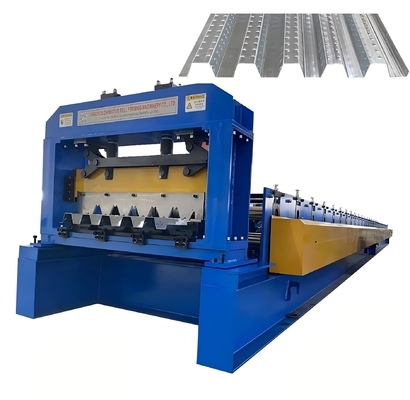

Máquina de moldagem de revestimento de telhados metálicos de tipo B
Principais parâmetros técnicos das máquinas de laminagem para revestimento de telhados do convés B:
1) Estrutura: aço 500H soldado com placa central de 25 mm
2) Potência principal: motores Siemens de 30 kW
3) Estações de formação:36 estações
4) Forma de condução:1.0′′ de tração em cadeia em dupla fila
5) Diâmetro do eixo: 80 mm
6) Velocidade máxima de rolamento: 12-15 m/min
7) Espessura: 0,5-1,5 mm de aço galvanizado ou de folha pintada,G550Mpa
8) Largura do material:conforme pedido
9) Material de rolos: polido e revestido com cromo, superfície com 0,05 mm
10) Material do molde da lâmina:Cr12, apagado a 58-62°C
11) Modo de corte: corte hidráulico do molde (paragem para corte)
12) Tolerância de corte de comprimento: +/-1,0 mm
13) Pressão hidráulica: 16 MPa
14) Potência hidráulica:5.5kw
15) Sistema de controlo por computador:controle por PLC de Taiwan
16) Encoder Omron medir o comprimento, fabricado no Japão
17) Necessidade elétrica:380V,50Hz,3Ph
Dispositivo de alimentação
1.Existem 2 rolos no dispositivo de alimentação, que podem ser girados para reduzir o atrito da alimentação e evitar riscos na superfície do material.
2Os rolos inoxidáveis de toque podem fazer com que o material entre na máquina sem problemas e evitar os arranhões na superfície do material.
3Com uma roda manual para ajustar a largura de alimentação, tornando a alimentação mais precisa.

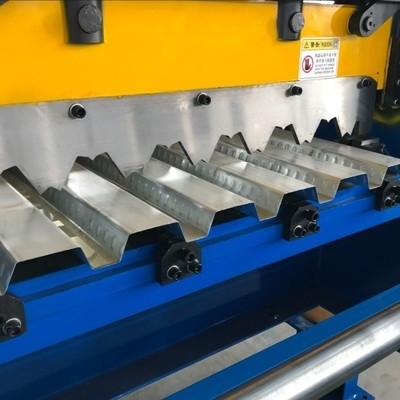

Dispositivo de formação de rolos
Para o eixo e rolos, normalmente ZHONGTUO usa eixo muito forte e rolos de grande diâmetro com engrenagem dentro, para fazer maior velocidade e melhor efeito de rolamento.
Máquinas de moldagem para revestimento de pavimentos galvanizados
Em comparação com os rolamentos normais, este novo modelo de rolamento diminui duas vezes e prolonga o tempo de tratamento térmico. Mais ainda, é equiparado com espaçadores sem costura cromados de 2-3 mm.
Partes de cisalhamento de máquinas de moldagem de pavimentos galvanizados
Esta máquina de moldagem de piso galvanizado adota a mais recente tecnologia.
A lâmina é apoiada por quatro pilares.
Além disso, melhoramos o lado interno do pilar para o mínimo de atrito para prolongar a sua vida útil 3-5 anos.
A lâmina é colocada contra a viga em vez de ser fixada diretamente na viga.
Normalmente, a lâmina é fixada na viga com parafusos, de modo que os furos de parafusos suportem toda a pressão e a força de retorno.
Nesta nova máquina de moldagem de pavimentos galvanizados, o feixe compartilhará mais pressão e poder de contrapartida.
Assim, será mais estável e a sua vida útil será prolongada cerca de 3-5 anos.
Sistema de controlo PLC
PLC marca:Delta (Taiwan) PLC, e transdutor e touch screen
● Marca do codificador: Omron
● Componentes elétricos:Schneider
●Língua de operação:Inglês e chinês ((ou conforme solicitado) Pode definir os pedidos nesta parte, alterando o comprimento e a quantidade do produto, é
É muito fácil de operar, e há plugues de aviação para facilitar muito a instalação da máquina enquanto chega.
Estação hidráulica
● Motor de estação hidráulica: 5,5 kW
● Óleo hidráulico:46# óleo hidráulico
● Componentes principais:Incluem um conjunto de tanques hidráulicos, um conjunto de
uma bomba de óleo hidráulico, dois tubos hidráulicos e uma válvula de electromagnetismo
