Máquina de moldagem de pavimentos metálicos para sistemas de revestimento de telhados de tipo A

Máquina de moldagem por rolamento de tecto de tipo A

O convés de telhado tipo A é o termo original para este perfil de convés, embora recentemente o Instituto de Convés de Aço tenha promovido o nome mais descritivo, convés de telhado de costelas estreitas ou tipo NR.

Ao contrário de outros tipos de telhados metálicos, o telhado de tipo A raramente é usado para novos projetos de construção, mas é frequentemente necessário para projetos de reparo e re-teto.Isto deve-se ao facto de os pavimentos de telhado do tipo A serem os menos eficientes.Comparado com os telhados do tipo B e do tipo F, os telhados de metal do tipo A têm a menor relação resistência/peso.Quanto mais econômico forE como o convés de telhado Tipo A não pode suportar tanta carga em espaços mais longos como o convés B e o convés F, os suportes de aço abaixo do convés de metal devem ser espaçados mais perto uns dos outros.Um menor espaço entre suportes resulta em mais suportes e custos mais elevados para o proprietário do edifício.

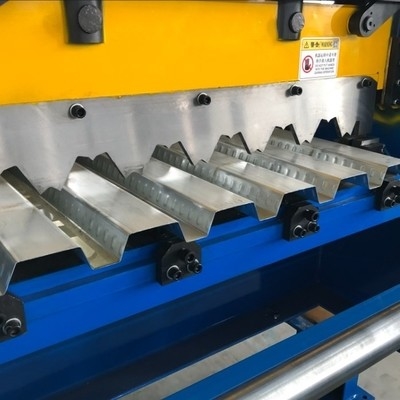

Aqui está um perfil de desenho e produto acabado:

Máquina de laminação de telhados de aço tipo A Fluxo de trabalho:

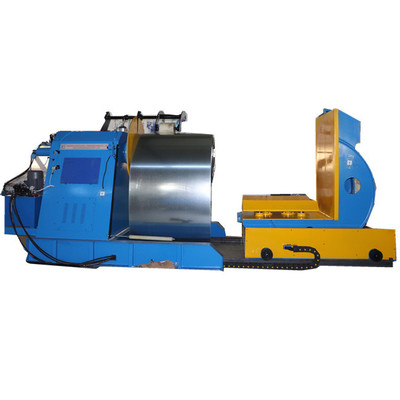

5T Decoiler hidráulico-→ Dispositivo de pré-corte manual- + Dispositivo de guia de alimentação-→ Sistema de formação de rolos- > Dispositivo de corte de postes hidráulico-→Equipo de saída de automóveis

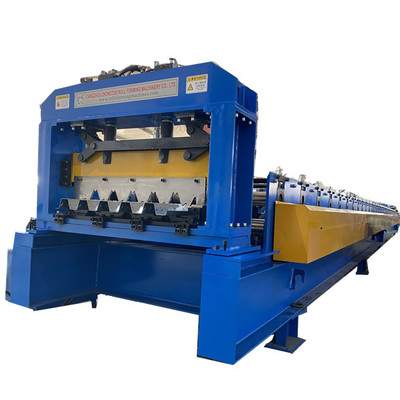

Máquina de moldagem por rolamento de tecto de tipo A

As vantagens da máquina de piso de metal são as seguintes:

1A folha de piso produzida por esta máquina tem as características de baixo custo, baixo peso, alta resistência, curto período de construção e uso de reciclagem.

2.A poupança de material sem resíduos

3- Fácil operação, baixo custo de manutenção.

4É fácil de instalar.

Dispositivo de alimentação

1.Existem 2 rolos no dispositivo de alimentação, que podem ser girados para reduzir o atrito da alimentação e evitar riscos na superfície do material.

2Os rolos inoxidáveis de toque podem fazer com que o material entre na máquina sem problemas e evitar os arranhões na superfície do material.

3Com uma roda manual para ajustar a largura de alimentação, tornando a alimentação mais precisa.

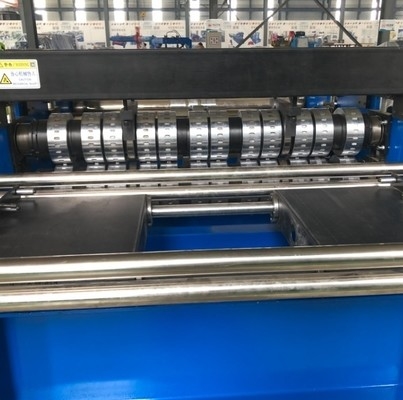

Dispositivo de formação de rolos

1. rolos Gcr15 tratados com HRC 58­60 boa dureza para longa duração.

2Cada rolo tem um número e, com as notas-chave, pode fixar no eixo de forma estável.

Nossa máquina usa material muito espesso para fabricar a estrutura básica da máquina, garantindo muito estável quando ela está funcionando.

Sistema automático de cisalhamento

1O cortador é construído a partir de material GB-Cr12 e submetido a tratamento térmico.

2A tolerância de comprimento de corte é de ± 10 m por 2 mm.

3As operações de corte são caracterizadas por um ambiente de trabalho estável e seguro, produzindo ruído mínimo.

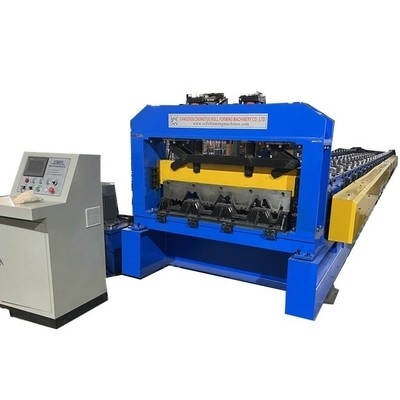

Sistema de controlo PLC

PLC marca:Delta (Taiwan) PLC, e transdutor e touch screen

● Marca do codificador: Omron

● Componentes elétricos:Schneider

●Língua de operação:Inglês e chinês ((ou conforme solicitado) Pode definir os pedidos nesta parte, alterando o comprimento e a quantidade do produto, é

É muito fácil de operar, e há plugues de aviação para facilitar muito a instalação da máquina enquanto chega.

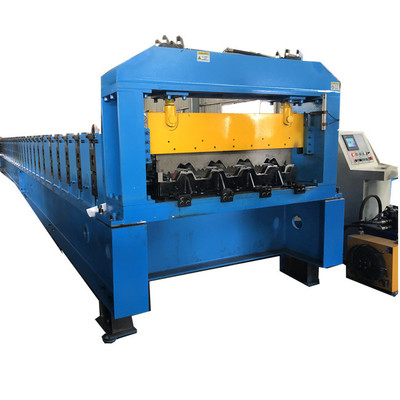

Estação hidráulica

● Motor de estação hidráulica: 5,5 kW

● Óleo hidráulico:46# óleo hidráulico

● Componentes principais:Incluem um conjunto de tanques hidráulicos, um conjunto de

uma bomba de óleo hidráulico, dois tubos hidráulicos e uma válvula de electromagnetismo
