RPAnelProfileROlingueiroMacine
Como o próprio nome indica, a série R de painéis de rolos é utilizada principalmente para a fabricação de painéis R, que é um dos painéis metálicos de revestimento e cobertura mais utilizados em edifícios comerciais de estrutura de aço.Realização de um controlo rigoroso da qualidade em todo o processo de fabrico"Changzhou ZTRFM International Co., Ltd. oferece máquinas de formação de rolos de alta qualidade com diferentes especificações a ótimos preços.Sinta-se à vontade para entrar em contato conosco a qualquer momento para mais informações sobre a máquina de painel de revestimento.

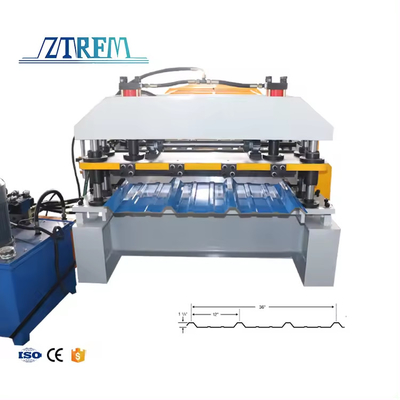

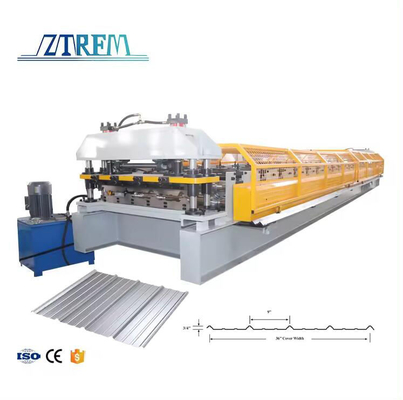

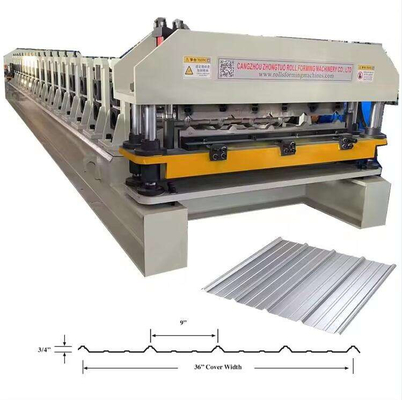

Aqui está um perfil de desenho e produto acabado:
Fluxo de processamento
Descolagem → Introdução de material na máquina → Formação de rolos → Corte automática →Mesa de recepção de produtos
RPAnelProfileROlingueiroMacine
| Quadro da máquina |
Estrutura de viga H de 350 mm, com placa de suporte central de aço soldado de 20 mm. |
|
Material dos rolos
|
Aço forjado de alta qualidade 45# |
| Tratamento cromado (espessura do cromo:0.05 mm), tornam a superfície dos rolos mais suave, melhoram a dureza e evitam a abrasão, aumentam a vida útil |
|
Estações de formação
|
Estação de rolamento da camada superior 18 |
| Tipo de rolamento: conceito de projeto de rolamento separado, pode liberar o estresse interno das folhas, então a folha estará em boa forma e alta precisão. |
| Diâmetro dos eixos |
Φ80 mm sólido |
| Material dos eixos |
45#, com tratamento térmico |
| Velocidade de formação |
0-25m/min |
| tensão |
380V/50HZ/3P (conforme solicitado) |
| Forma de transmissão |
Por uma cadeia de 1 polegada |
| Motor principal |
7.5KW |
| Materiais para lâminas de corte |
Tratamento por amortecimento de Gcr12 |
| Tipo de corte |
corte de postes hidráulicos |
| Método de condução |
Por tipo de pilar |
Exibição de produtos
5T Descolador manual grátis
Capacidade: 5 toneladas
Diâmetro interno da bobina: 450-550 mm Largura de alimentação: max 1220 mm Estrutura: soldada pelas placas de aço e barra de perfil.
O encolhimento e expansão do núcleo é manual, com freio manual, A bobina avançando para a frente ou para trás é puxada por máquina de formação de rolos

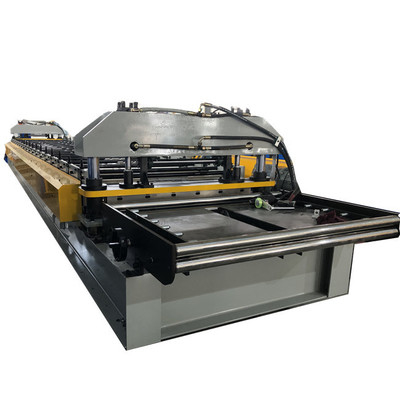

Dispositivo de alimentação
1As rodas manuais de ambos os lados podem ser utilizadas para ajustar a largura de alimentação.
2Quatro rolos inoxidáveis podem fazer com que o material entre na máquina sem problemas e evitar os arranhões na superfície do material.
3Há três fileiras de rolos de plástico laranja que podem fazer a bobina de aço entrar na máquina sem problemas.

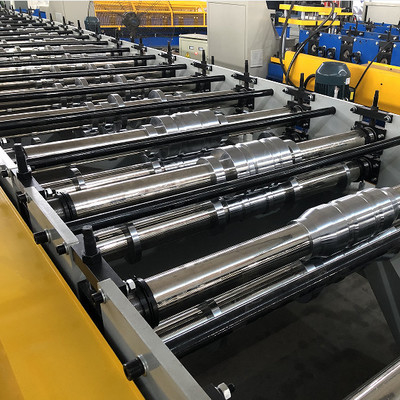

Dispositivo de formação de rolos e de transmissão
1. rolos espessos cromados boa dureza para longa duração.
2Cada rolo tem um número e, com as notas-chave, pode fixar no eixo de forma estável.
3. engrenagem e cadeia dupla, estável

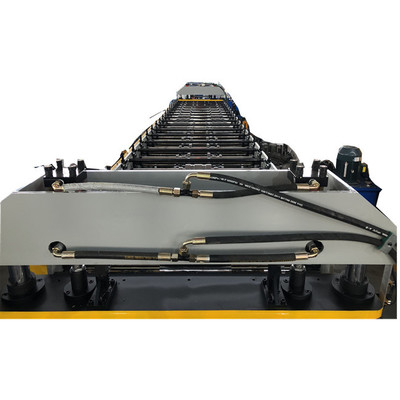

Dispositivo de corte hidráulico
Usamos quatro pilares de corte estrutura do sistema, ele pode garantir o corte estável
Sistema de controlo PLC
PLC marca:Delta (Taiwan) PLC, e transdutor e touch screen
● Marca do codificador: Omron
● Componentes elétricos:Schneider
●Língua de operação:Inglês e chinês ((ou conforme solicitado) Pode definir os pedidos nesta parte, alterando o comprimento e a quantidade do produto, é
É muito fácil de operar, e há plugues de aviação para facilitar muito a instalação da máquina enquanto chega.
Estação hidráulica
● Motor de estação hidráulica: 5,5 kW
● Óleo hidráulico:46# óleo hidráulico
● Componentes principais:Incluem um conjunto de tanques hidráulicos, um conjunto de
uma bomba de óleo hidráulico, dois tubos hidráulicos e uma válvula de electromagnetismo
