MPBC totalPAnéisROfertaSQuente.Macine
Os pequenos perfis de metal ondulado são duráveis mas sem peso. De facto, estamos a trabalhar para aprofundar a melhor máquina para produzir máquinas de chapas de telhado onduladas ou onduladas.Muito popular para a construção do telhado e lateralOs painéis metálicos ondulados ganharam recentemente uma enorme popularidade como telhados e revestimentos modernos.
Nossa máquina de folhas de telhado consiste em descoiler, dispositivo de alimentação e nivelamento, per-shear, sistema de formação de rolos, corte hidráulico de postes, mesa de execução, estação hidráulica e sistema de controle PLC ().Produzir produtos padrão com resistência de rendimento de até 450Mpa, Longa linha de produção, boa forma de perfil nos produtos finais; economia de tempo e economia de mão-de-obra, que é altamente melhorada eficiência de produção e adequado para a produção atual.Esta máquina é fácil de operar e funcionar estável com boa precisão.

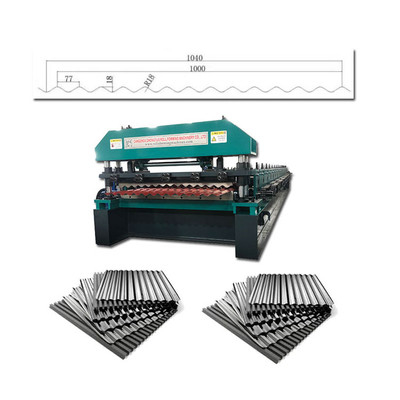

Aqui está um perfil de desenho e produto acabado:
O que é uma folha de telhado de painéis PBC:
Os painéis PBC podem ser usados para aplicações de telhado e parede.
MPBC totalPAnéisROfertaSQuente.Macine
Fluxo de processamento:
Decoiler→material de alimentação→formação de rolos→corte→receção do produto
Técnico de toda a linha:
|
Descolador manual de 5 toneladas
|
1.Capacidade: 5 toneladas
2Diâmetro da bobina: 450-550 mm ajustável
3Largura da bobina: Máximo 1350 mm
4.Desalimentado, controle manual de espiral de aço encolhimento de furo interno e parar
|
|
Máquinas de corte manual
|
O pré-cortador é adequado para a substituição frequente de equipamentos de bobina de aço, cortando a bobina de aço com antecedência para facilitar a substituição e reduzir o desperdício de bobina de aço. |
|

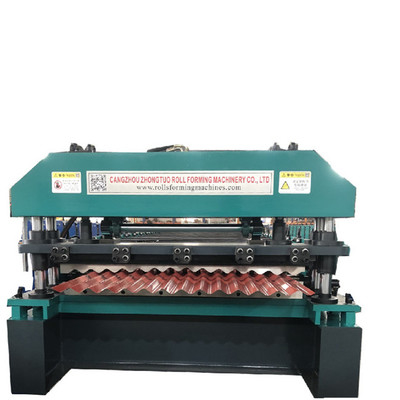

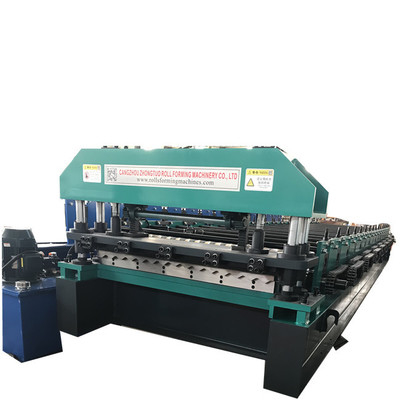

Máquina de moldagem principal
|
1.Quadro principal: estrutura de viga H de 400 mm, com placa de suporte central de aço soldado de 20 mm de espessura.
2Estação de formação: 24 estações.
3Material dos rolos: Aço de alta qualidade 45#, tratamento cromado, que torna a superfície dos rolos mais suave, melhora a dureza e impede a abrasão, aumento da vida útil anti-corrosiva
4.Material do eixo:Alto grau 45#, tratamento de temperamento, prevenção de deformações e melhoria da dureza
5.Diâmetro do eixo: 80mm, sólido 6. Potência do motor:7.5kw 7.Velocidade: 0-20m/min
8Voltagem: 380 V, 50 Hz, 3 P ((Ou conforme pedido)
9Transmissão: Por 1 polegada de cadeia dupla, marca chinesa famosa HRB
|
|
Dispositivo de corte hidráulico
|
1.Material da lâmina:Gcr12 tratamento de apagamento 2.Tolerância de comprimento: ± 1 mm
3. Potência hidráulica:5.5kw
4.Com sistema de arrefecimento por ar na estação hidráulica
5Características de corte: Condição de trabalho estável e segura e ruído baixo.
6- Conexão de tubos e fios de óleo: Todos os tubos e fios serão marcados por números ou letras, de modo a facilitar a ligação dos novos.
|
|
Sistema de controlo
|
1Conversor de frequência: Delta
2.Ecrã: touch screen
3. Marca PLC: Delta
4.Língua: chinês e inglês ((Ou conforme pedido dos clientes)
5.Codificador: Omron
6Características: O sistema de controlo suporta entrada de várias ordens, pode corresponder a diferentes necessidades de produção
7Funções: Controle de comprimento de corte, controlo de quantidade de corte e controlo de velocidade
|
| Acabou a mesa. |
1.Longo: 3 m
2.Quantidade: dois conjuntos
|
| Peças sobressalentes |
- Caixa de ferramentas: 1 conjunto
- Quatro fusíveis, dois interruptores de viagem, duas correntes.
|
Dispositivo de alimentação
A bobina metálica é introduzida na máquina através de um conjunto de rolos e guias para garantir um processo suave e contínuo.
1Utiliza rolos de borracha para proteger a superfície das matérias-primas.
2• Facil ajuste para diferentes espessuras de matérias-primas utilizando rodas de mão.
3A largura da plataforma é convenientemente ajustável através da roda de mão, com rolamentos incorporados para proteger as bordas da chapa de aço.

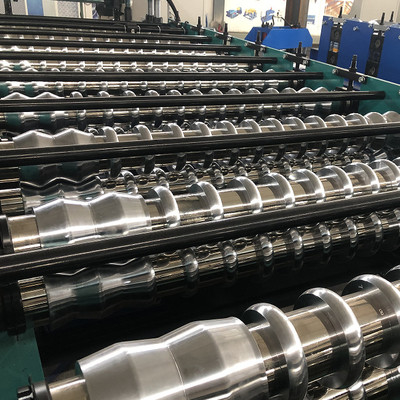

Dispositivo de formação de rolos
Este é o coração da máquina, onde a folha de metal é formada no perfil ondulado.
1.45# Aço, tratamento cromado (espessura Cr:0.05 mm), Anticorrosivo, Aumento da Dureza, boa dureza cromada espessa para longo tempo de serviço.
2Cada rolo tem um número e, com as notas-chave, pode fixar no eixo de forma estável.
Dispositivo de transmissão
Transmissão da caixa de velocidades, estável e sem falhas.
Dispositivo de corte hidráulico
Após a folha de metal ter sido ondulada, um mecanismo de corte é empregado para cortar a folha até o comprimento desejado.
1Tipo de trabalho: servomotor hidráulico de corte de servo-pista de 5,5 kW
2.Método de condução:Por tipo de pilar
3Potência do motor hidráulico: 4 kW
4Material de corte: GB-Cr12 com tratamento térmico
5.Tolerância de comprimento de corte ± 10 m/2 mm

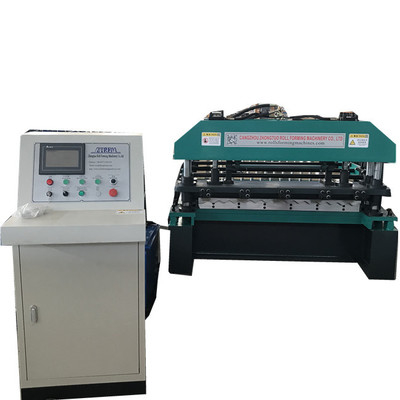

Sistema de controlo PLC
As máquinas modernas são equipadas com um sistema de controle que permite aos operadores definir parâmetros, monitorar o processo de produção e fazer ajustes conforme necessário.Isto pode incluir funcionalidades como interfaces touchscreen e controladores lógicos programáveis (PLCs).
Marca
PLC marca: Delta
Marca do inversor: Delta Low Parte elétrica: Schneider
Encodificador: Omron
Função:
1.Adoptado plugues de aviação, fácil instalação.
2- Função automática.
3.Língua de operação: Inglês ((fornecer personalizado)
4.Co-segurança nacional, peças sobressalentes marca Siemens e Schneider
Estação hidráulica
7Motor de.5 kW com sistema de arrefecimento para utilização prolongada.
Empilhador automático
Transportador de 3 m
Empilhador automático
6m empilhador automático
