Máquina de revestimento de telhados de metal corrugado de alta velocidade
Uma máquina de revestimento de telhados de metal ondulado de alta velocidade é um equipamento industrial projetado para a fabricação eficiente e rápida de revestimentos de metal ondulado.Estas chapas são comumente utilizadas na construção para fins de cobertura devido à sua durabilidadeA máquina automatiza o processo de moldagem, corte e moldagem de chapas metálicas no perfil corrugado desejado.

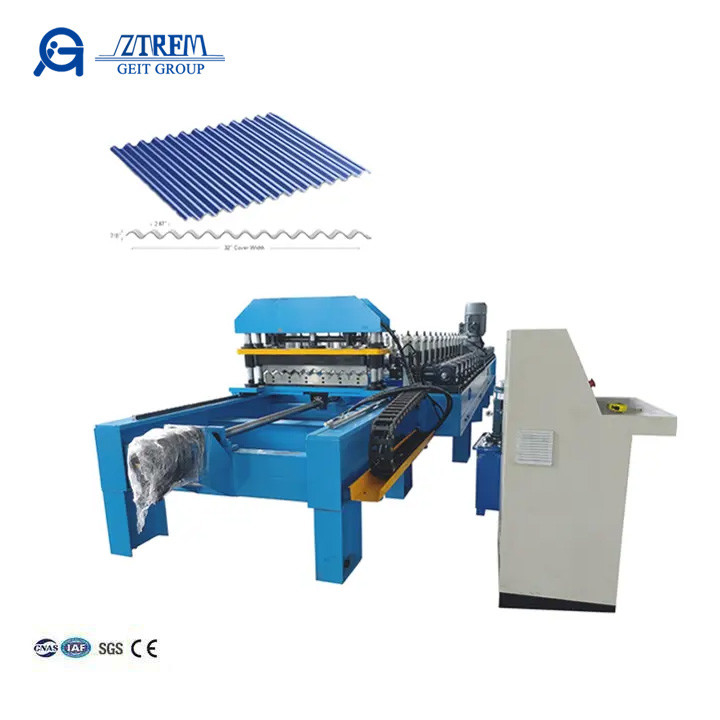

Aqui está um perfil de desenho e produto acabado:
Fluxo de processamento:
Decoiler→material de alimentação→formação de rolos→corte→receção do produto

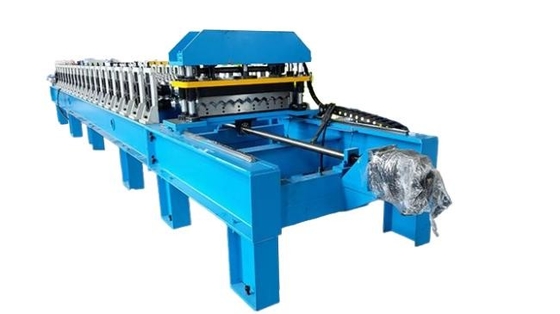

Máquina de revestimento de telhados de metal corrugado de alta velocidade
Dispositivo de alimentação
A bobina metálica é introduzida na máquina através de um conjunto de rolos e guias para garantir um processo suave e contínuo.
1Utiliza rolos de borracha para proteger a superfície das matérias-primas.
2• Facil ajuste para diferentes espessuras de matérias-primas utilizando rodas de mão.
3A largura da plataforma é convenientemente ajustável através da roda de mão, com rolamentos incorporados para proteger as bordas da chapa de aço.

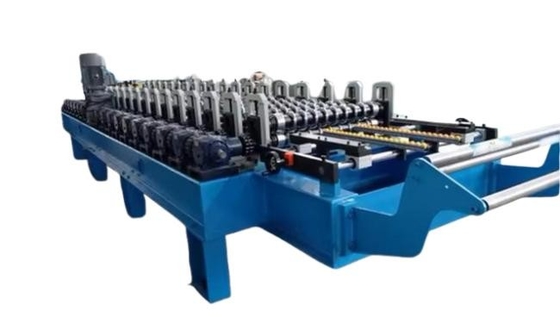

Dispositivo de formação de rolos
Este é o coração da máquina, onde a folha de metal é formada no perfil ondulado.
1.45# Aço, tratamento cromado (espessura Cr:0.05 mm), Anticorrosivo, Aumento da Dureza, boa dureza cromada espessa para longo tempo de serviço.

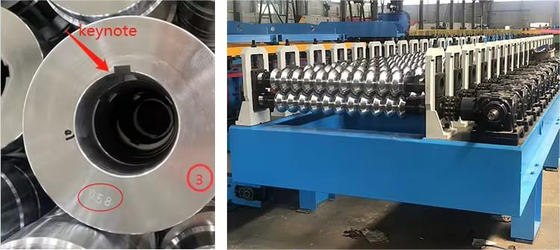

2Cada rolo tem um número e, com as notas-chave, pode fixar no eixo de forma estável.
Dispositivo de transmissão
Transmissão da caixa de velocidades, estável e sem falhas.
Dispositivo de corte hidráulico
Após a folha de metal ter sido ondulada, um mecanismo de corte é empregado para cortar a folha até o comprimento desejado.
1Tipo de trabalho: servomotor hidráulico de corte de servo-pista de 5,5 kW
2.Método de condução:Por tipo de pilar
3Potência do motor hidráulico: 4 kW
4Material de corte: GB-Cr12 com tratamento térmico
5.Tolerância de comprimento de corte ± 10 m/2 mm

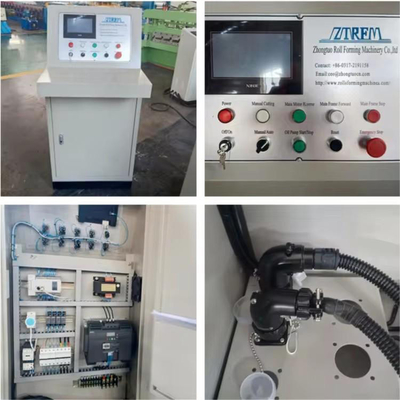

Sistema de controlo PLC
As máquinas modernas são equipadas com um sistema de controle que permite aos operadores definir parâmetros, monitorar o processo de produção e fazer ajustes conforme necessário.Isto pode incluir funcionalidades como interfaces touchscreen e controladores lógicos programáveis (PLCs).
Marca
PLC marca: Delta
Marca do inversor: Delta Low Parte elétrica: Schneider
Encodificador: Omron
Função:
1.Adoptado plugues de aviação, fácil instalação.
2- Função automática.
3.Língua de operação: Inglês ((fornecer personalizado)
4.Co-segurança nacional, peças sobressalentes marca Siemens e Schneider
Estação hidráulica
7Motor de.5 kW com sistema de arrefecimento para utilização prolongada.
Empilhador automático
Transportador de 3 m
Empilhador automático
6m empilhador automático
