Máquina de moldagem de rolos de folhas onduladas
Os pequenos perfis metálicos corrugados são duráveis mas sem peso. De facto, estamos a trabalhar para aprofundar a melhor máquina para produzir máquinas de chapas de telhado corrugadas ou corrugadas.Muito popular para a construção do telhado e lateralOs painéis metálicos ondulados ganharam recentemente uma enorme popularidade como telhados e revestimentos modernos.
Nossa máquina de folhas de telhado consiste em descoiler, dispositivo de alimentação e nivelamento, per-shear, sistema de formação de rolos, corte hidráulico de postes, mesa de execução, estação hidráulica e sistema de controle PLC ().Produzir produtos padrão com resistência de rendimento de até 450Mpa,Longa linha de produção, boa forma de perfil nos produtos finais; Economia de tempo e economia de mão-de-obra, que é altamente melhorada eficiência de produção e adequado para a produção atual.Esta máquina é fácil de operar e funcionar estável com boa precisão.
Aqui está um perfil de desenho e produto acabado:
O que é uma chapa de telhado corrugada:
As chapas de telhado metálicas onduladas são comumente utilizadas para telhados numa ampla gama de aplicações, incluindo revestimentos de parede de telhado, cercas e telas.
Construções domésticas, tais como casas, quiosques, lojas, restaurantes, etc.
Oficinas industriais, como armazéns, fábricas, escritórios...
Edifícios públicos, tais como hospitais, clínicas, escolas,comissários, departamentos, teatros ou parques de diversões.
A chapa de metal ondulado é desenhada em rolos, 1200 mm planos, e colocada na máquina de moldagem de rolos de ondulado.
Máquina de moldagem de rolos de folhas onduladas
Fluxo de processo:
Descolagem→guia e pré-corte manual→formação de rolos→corte→tabela de descarga
Técnico de toda a linha:
|
Descolador manual de 5 toneladas
|
1.Capacidade: 5 toneladas
2Diâmetro da bobina: 450-550 mm ajustável
3Largura da bobina: Máximo 1350 mm
4.Desalimentado, controle manual de espiral de aço encolhimento de furo interno e parar
|
|
Manual pRe-cortador
|
O pré-cortador é adequado para a substituição frequente de equipamentos de bobina de aço, cortando a bobina de aço com antecedência para facilitar a substituição e reduzir o desperdício de bobina de aço. |
|

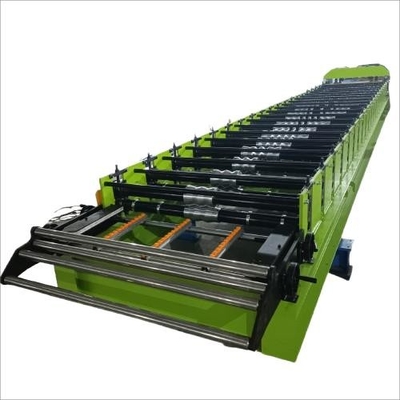

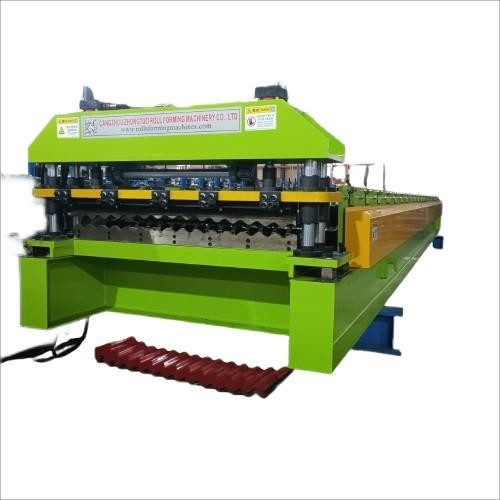

Máquina de moldagem principal
|
1.Quadro principal: estrutura de viga H de 400 mm, com placa de suporte central de aço soldado de 20 mm de espessura.
2Estação de formação: 24 estações.
3Material dos rolos: Aço de alta qualidade 45#, tratamento cromado, que torna a superfície dos rolos mais lisa, melhora a dureza e impede a abrasão, aumento da vida útil anti-corrosiva
4.Material do eixo:Alto grau 45#,Temperamento, prevenção de deformações e melhoria da dureza
5.Diâmetro do eixo: 80mm, sólido 6. Potência do motor:7.5kw 7.Velocidade: 0-20m/min
8Voltagem: 380 V, 50 Hz, 3 P ((Ou conforme pedido)
9Transmissão: Por 1 polegada de cadeia dupla, marca chinesa famosa HRB
|
|
Dispositivo de corte hidráulico
|
1.Material da lâmina:Gcr12 tratamento de apagamento 2.Tolerância de comprimento: ± 1 mm
3. Potência hidráulica:5.5kw
4.Com sistema de arrefecimento por ar na estação hidráulica
5Características de corte: Condição de trabalho estável e segura e ruído baixo.
6- Conexão de tubos e fios de óleo: Todos os tubos e fios serão marcados por números ou letras, de modo a facilitar a ligação dos novos.
|
|

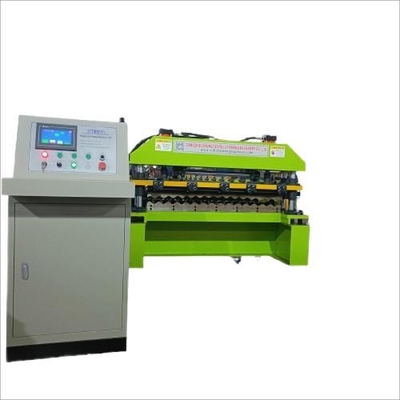

Sistema de controlo
|
1Conversor de frequência: Delta
2.Ecrã: touch screen
3. Marca PLC: Delta
4.Língua: chinês e inglês ((Ou conforme pedido dos clientes)
5.Codificador: Omron
6Características: O sistema de controlo suporta entrada de várias ordens, pode corresponder a diferentes necessidades de produção
7Funções: Controle de comprimento de corte, controlo de quantidade de corte e controlo de velocidade
|
| Acabou a mesa. |
1.Longo: 3 m
2.Quantidade: dois conjuntos
|
| Peças sobressalentes |
- Caixa de ferramentas: 1 conjunto
- Quatro fusíveis, dois interruptores de viagem, duas correntes.
|
