Máquina de fabricação de painéis de andaimes de aço

Máquina de fabricação de painéis de andaimes de aço

Plataforma de Escavadeira de Tabuleiro Passeio Galvanizado Painel de Caminhada de Aço Tabuleiros de Escavadeira Máquina de Fabricação é projetado para fazer painel de caminhada de aço em lote totalmente automaticamente.A prancha de aço do andaime é uma parte importante do andaime que é usado para a segurança da construção. A utilização de uma prancha de andaimes de aço evita a desvantagem da absorção de água pesada e do escorregadio extremo causado pela chuva em pranchas de andaimes de madeira.e altamente reutilizável. Tanto galvanizado e não galvanizado você pode escolher depende de suas necessidades. A prancha de aço andaime é feita de aço Q195 ~ Q235 como matéria-prima e é amplamente utilizado em todos os tipos de sistemas de andaimes.Mas que tipo de painel, existem muitos tipos, tome o seguinte perfil de desenho por exemplo para mostrar-lhe como o painel são feitos:

Plataforma de andaimes de placas Passeios de aço galvanizado Painel de caminhada de andaimes de placas de andaimes máquina de fabricação:

Fluxo de trabalho da máquina:

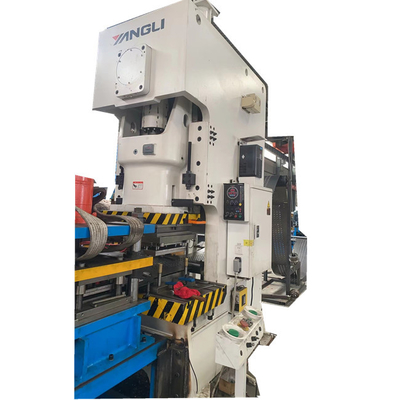

• 5 Ton hydraulic decoiler with the loading car- leveling and pinch roller- Pit- servo coil feeder-----punching machine-- cutting edge for easy shearing and do the side punching together-- pit again—leveling-- main rolling forming machine( two parts) for profile A and profile B both-- cutting connection holes and shearing ( for both profile A and profile B)--- hydraulic shearing with molding for make sure the shape beautful--- receiving table of 12 meters.

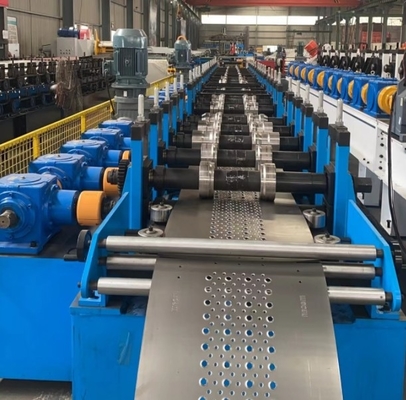

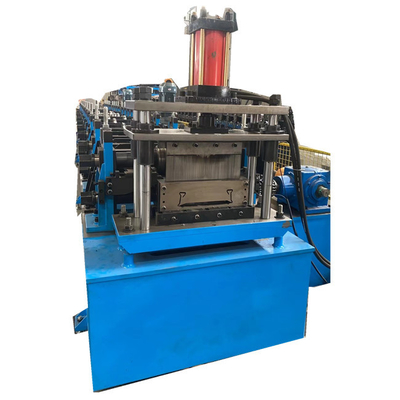

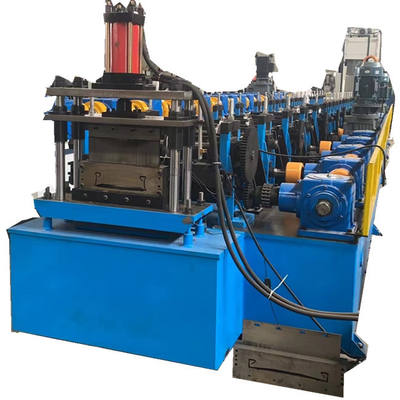

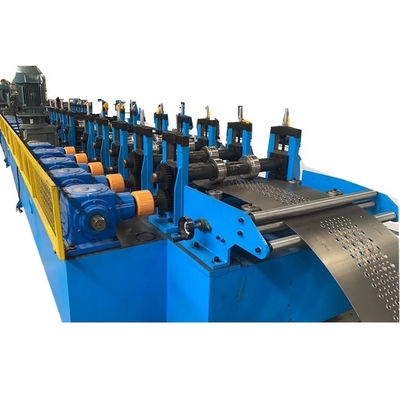

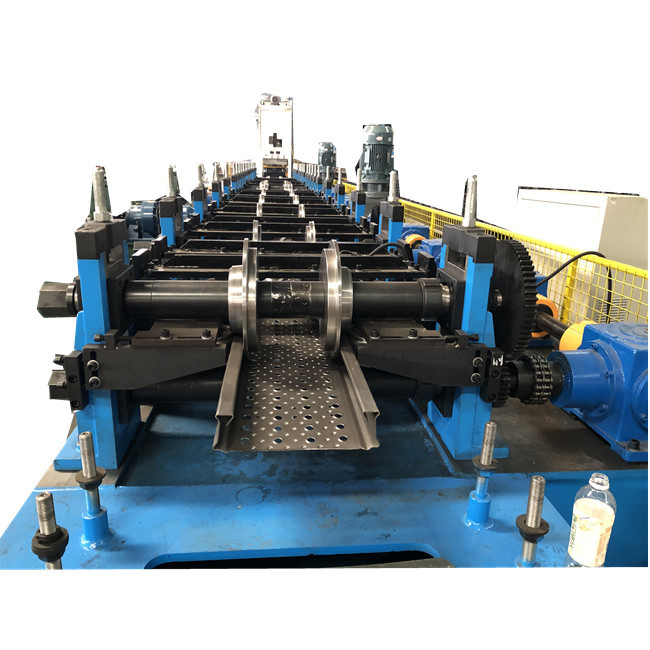

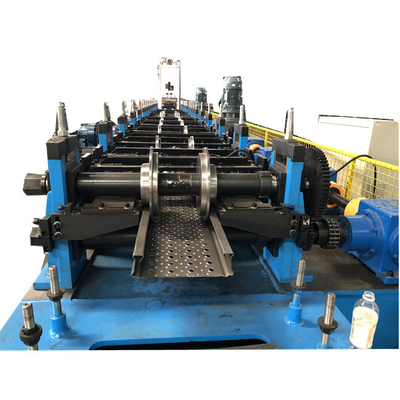

Máquina de fabricação de painéis de andamento de aço galvanizado

1Estação de rolamento: 18.
2. Estrutura da máquina: Estrutura de moldagem de espessura 45
3Suporte à largura máxima da bobina: 380 mm

4Material do quadro da máquina: HT200

5Rolante de nivelamento: 80 mm, material de amortecimento 40Cr.

6Transmissão: caixa de velocidades

8Potência da máquina principal: 15kw ZQ500 caixa de redução e razão de velocidade é 31.5

9- Quadro de máquina soldado por aço carbono.

10Diâmetro do eixo: 80 mm, fabricado por amortecimento de 40Cr a 56 a 58 graus.

11. Material do rolo: GCr15, aquecimento total e obtenção da dureza até HRC56-62o

12- Classe à prova de explosões do motor: ExdIICT4

13Grau de protecção do motor: IP54

Aplicação da plataforma de andaimes de tabuleiro:
