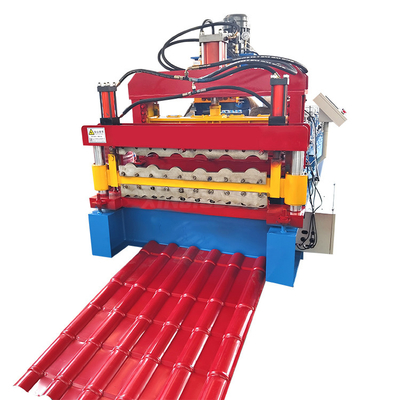

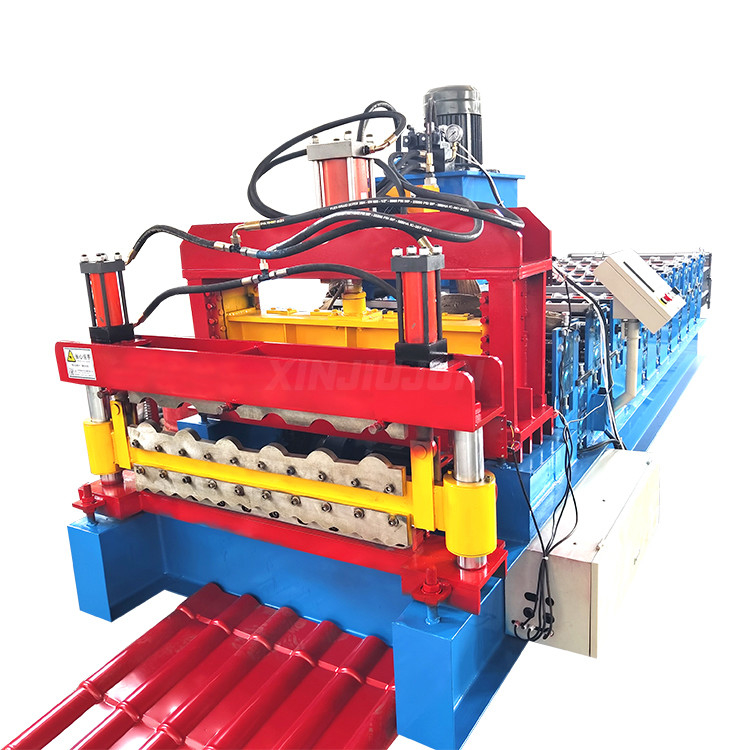

Máquina de fabricação de folhas de telhado de telhado galvanizado de camada dupla

Nova máquina de fabricação de chapas de telhado galvanizado de camada dupla de alta qualidade

A máquina de moldagem de rolos de camada dupla tem diferentes tipos que são usados juntamente com folha ondulada e folha IBR, ou folha de telha vidrada.A folha de telhados é amplamente utilizada em muitos tipos de fábrica industrial, edifícios civis, e placas de telhado para o produto parte anexada Tem vantagem de aparência bonita, uso durável e assim por diante.

Nossa máquina de formação automática de rolos de camada dupla consiste em descoilador, dispositivo de alimentação e nivelamento, pré-corte, sistema de formação de rolos, corte hidráulico de postes, mesa de execução,Estação hidráulica e PLC (sistema de controlo).

Linha de produção longa, boa forma de perfil nos produtos finais; economia de tempo e economia de mão-de-obra, que é altamente melhorada eficiência de produção e adequado para a produção atual.Esta máquina é fácil de operar e funcionar estável com boa precisão.

Aqui.é umPerfil para referência:

Fluxo de trabalho

Nova máquina de fabricação de chapas de telhado galvanizado de camada dupla de alta qualidade

Especificações

Principais componentes:

1. Descolador hidráulico com carro de colar

Características: o mandril e o porão são os dois componentes do descoilador, o mandril é encolhido expandindo-se por dispositivo mecânico manualmente, depois de fixar a bobina para o mandril,Então, coloque de volta a bobina com mandril juntos para o porão.

Potência: nenhuma;

Potência de abertura e fechamento dos segmentos: Mecânica;

Potência de rotação do segmento: puxar por sistema de formação;

Número de segmentos: 4 unidades;

Intervalo de expansão do segmento: 460 ~ 520 mm;

Altura do centro do mandril: 0,65 m;

Velocidade de alimentação: depende da velocidade da máquina de moldagem de rolos;

2Dispositivo de orientação da folha

Características: Assegurar uma alimentação de material suave e precisa.

Componentes: plataforma de chapa de aço, dois rolos de lançamento, bloco de travagem de posição.

A bobina é guiada na posição correta e passada para o equipamento de formação de rolos

3. Formação em rolos M/C:

A estrutura principal da máquina é soldada separadamente e a parede exterior é ligada por parafuso após ter sido destruída na superfície.

O material dos rolos é de aço forjado de alta qualidade, com processão controlada digitalmente.

Os eixos dos rolos são revestidos por uma máquina de moagem duas vezes para assegurar a precisão do produto final.

Os rolos são revestidos com cromo duro com espessura de 0,05 mm na superfície após serem usinados pela máquina-ferramenta exata.

4. Corte de postes hidráulicos

Função: a ação de corte é controlada por PLC. A máquina principal para automaticamente e o corte ocorre. Após o corte, a máquina principal começa automaticamente.

Fornecimento de energia: estação hidráulica;

Quadro: quadro de aço de soldadura;

Comutador de curso: comutador fotoelétrico sem contacto;

Corte após moldagem: corte da folha após moldagem em rolos até ao comprimento exigido;

Medição do comprimento: medição automática do comprimento

5Estação hidráulica:

Após encher o óleo hidráulico no tanque de óleo hidráulico, a bomba impulsiona a máquina de corte para iniciar o trabalho de corte.

Equipamento de ignição: o sistema inclui um conjunto de tanques hidráulicos, um conjunto de bombas hidráulicas de óleo, dois tubos hidráulicos e dois conjuntos de válvulas de electromagnetismo.

Os componentes do sistema hidráulico da marca superior são adotados para garantir a estabilidade e a vida útil, evitar fugas.

Fornece a energia inicial para o cutter através de um tanque de óleo fechado.
