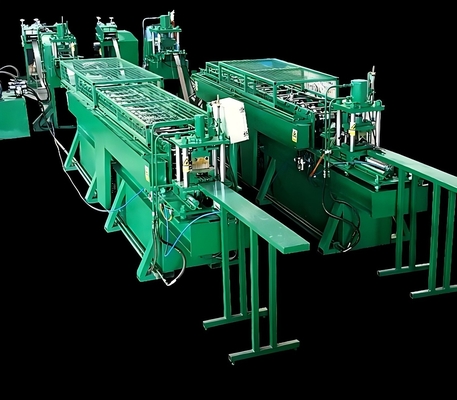

Máquina de formação de rolos de prateleira de alta velocidade com servo alimentador e punção hidráulica

Máquina de moldagem de rolos de prateleiras

Máquina de moldagem de rolos de prateleiras de aço galvanizado para a produção de prateleiras de armazenamento, prateleiras de armazém, postes verticais e prateleiras de armazenamento de supermercados

Quadro de rack personalizado

Desenho personalizado do quadro do rack

Desenho do ponto de fixação da plataforma de secção

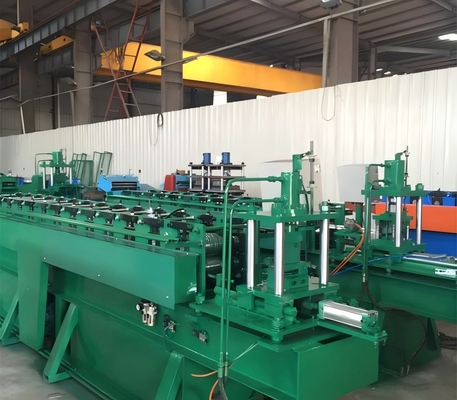

Processo da linha de produção de prateleiras

Descolador de linha 2 em 1 →Servo alimentador→ Dispositivo de guia → Punch hidráulico → máquina de moldagem de rolos →dispositivo de corte (incluindo faca)→ estante de produtos acabados

Máquina de moldagem de rolos de prateleiras

Lista de máquinas

2 em 1 Descolador Limpador

1, Tipo de expansão manual

2, Parâmetro

1) Descarga passiva

2) Peso da bobina:< 2T

3) D. interna da bobina: φ450 mm-φ530 mm

4) Max. Largura.200 mm

5) Espessura.0.4-1.6 mm

6) Rolante para endireitar: 7 peças

7) Poder.1.5kw

Servo alimentador
3.1 Largura máxima de alimentação:200 mm
3.2 Espessura de alimentação: 0,4-1,6 mm

3.3 motor, 0,85 kW ((Yaskawa)

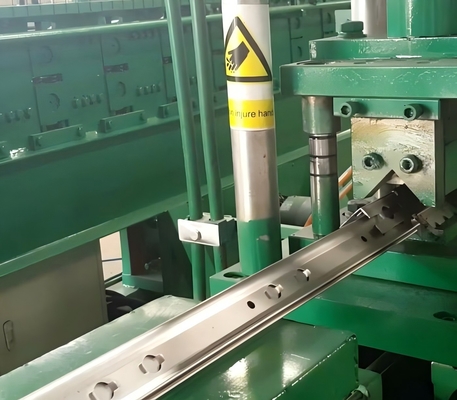

Sistema de perfuração hidráulica

3.1 Função:Falha de perfuração hidráulica
3.2 Estrutura: ajuste do comprimento, medição automática do comprimento, posicionamento automático até à distância definida, acção de parada, matriz de perfuração acionada por cilindro hidráulico, desligamento automático por carimbo.
3.3 Pressão de funcionamento do sistema hidráulico:16MPa
3.4 Estação hidráulica:15KW ((Ferradura hidráulica de perfuração/tesoura utiliza a mesma estação)

Dispositivo de guia

Máquinas de moldagem (para painéis de largura de 36 mm)

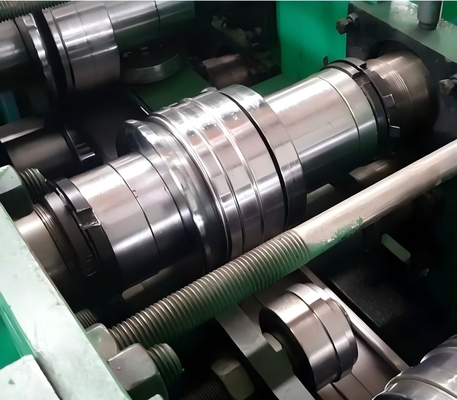

5.1 Formação do Roller: 14 estações, e adição de Rub-roll, para garantir que o perfil da superfície não tenha arranhões.

5.2 Painel lateral: T.18mm, aço A3.

5.3 Velocidade de rolagem: 2-8 m/min.

5.4 Material do rolo:#45, amortecimento geral, dureza HRC56-62 °C.
5Potência do motor: 4 kW.
5.6 Roller principal: ¢ 65mm, 45 #.
5.7 Base do equipamento: tipo 45 # H, utilizando chapa de aço soldada.
5.8 Transmissão: tração em cadeia.
5.9 Segurança: com botões de parada de emergência em todas as direcções, fáceis de manusear em situações de emergência, para assegurar a segurança do equipamento e do operador.E outras engrenagens na cadeia e o pessoal poderia facilmente levar a lesões seção de transmissão coberto com cobertura protetora, para assegurar a segurança dos trabalhadores.

Estaca de recolha plana
Sistema de controlo elétrico
A linha inteira é de controlo PLC importado, ecrã LCD, interface homem-máquina.Operador que defina o programa para execução automática (comando programável) e monitorização do processo de controlo, o operador da linha de produção controlar e modificar os parâmetros de controlo, e monitorar em tempo real o estado do equipamento e parâmetros e indicação de falha.comprimento ajustável pode ser ajustável também- Monitorização em tempo real do estado de funcionamento do equipamento e indicação de falhas.
Operação manual / automática dois estilos. Com função de comutação manual e automática: No modo manual, pode ser operação autônoma, fácil manutenção; No modo automático,Realizar a totalidade da produção, a fim de iniciar; em todo o quadro com botões de parada de emergência, fácil de lidar com emergências, para garantir que os equipamentos e funcionários segurança.

Componentes principais da máquina da marca:
Sistema de controlo PLC: Siemens
Inversor: Shilin de Taiwan
Encodificador: Omron
Ecrã táctil: Siemens
Alguns componentes são dispositivos da marca Schneider.

Produto de prateleiraIsobre a vantagem do equipamento

1, linha de produção de prateleiras para produção de prateleiras de armazenamento leves, prateleiras de armazenamento médias, prateleiras de armazenamento pesadas.

2, sistema de controlo PLC, automático e fácil de manusear.

3, Rolante de boa qualidade com processo de amortecimento, dureza de HRC60-65 °C.

4Sistema de rastreamento de corte com lâmina de corte Cr12.
