Sistema de prateleira de perfil de suportes de carga pesada

Sistema de prateleira de perfil de suportes de carga pesada

Rack vertical (também chamado de colunas verticais ou colunas verticais) variam em tamanho e design dependem da capacidade de carga e estilos.Tipo C especial para capacidade pesadaOs furos e as ranhuras são perfurados durante a produção para que as vigas de carga possam ser montadas nos racks verticais.

A máquina de formação de rolos de rack de paletes é projetada para fazer a linha vertical em lote totalmente automaticamente.Os suportes de serviço regulares são construídos de aço de calibre 16 com umOs suportes de carga pesada possuem uma construção de aço de 14 calibres com uma capacidade de 23.300 libras (capacidades regulares e pesadas com base no espaçamento máximo de prateleira de 36").Os suportes verticais utilizam um projeto de parafuso para fácil substituição de componentes. As vigas podem ser ajustadas a cada 2′′. Rack Vertical ((também chamado de Vertical ou Colunas Verticais) variam em tamanho e design dependem da capacidade de carga e estilos.Forma C (capacidade média), Tipo C Especial para Capacidade Pesada. Os furos (Design de Gota de Lágrima) e as ranhuras são perfurados durante a produção para que as vigas de carga possam ser montadas nos racks verticais.A espessura dos racks verticais pesados até 2.5mm.

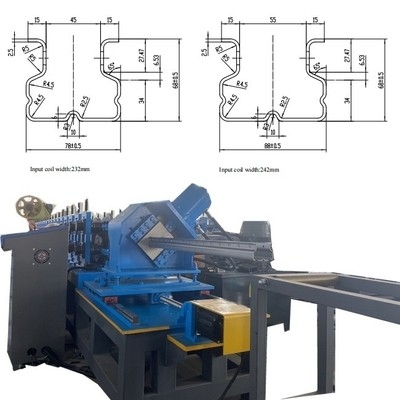

Aqui estão alguns perfis de desenho para sua referência:

Wfluxo de trabalho

Sistema de prateleira de perfil de suportes de carga pesada

MParâmetros de AIN

Descrição do produto

Decolador hidráulico

1Tem energia, pode funcionar automaticamente.
2- Ajustar automaticamente o descoiler para caber na bobina de acordo com o diâmetro da bobina
3. Com sistema de travagem pneumático
4. Com braço de prensagem para evitar que a bobina seja perdida
5Com sensor de velocidade para combinar com a velocidade de toda a linha.
6. rolos de nivelamento: para cima 3 + para baixo 4

Máquinas de perfuração
Pressão: 63 toneladas
Marca: Yangli Brand, China
Velocidade: 60 vezes/min
dispositivo de alimentação por servo instalado na máquina de perfuração

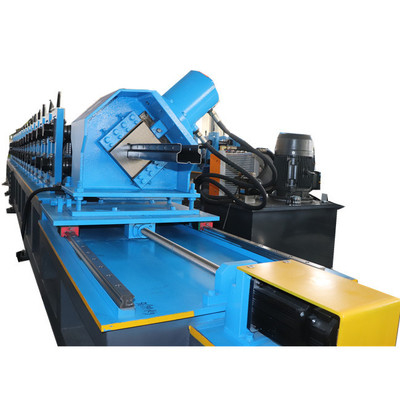

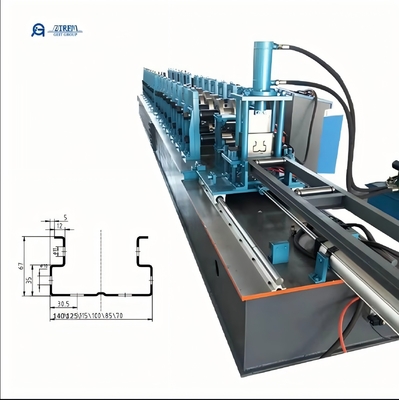

MMáquina de moldagem:
Estação rolante:19 linhas
Diâmetro do eixo: 70 mm
Material do eixo: 45#, tratamento de temperamento
Material dos rolos: GCr15, Cr12 apagado
Estrutura da máquina: estrutura do arco
estrutura de base: chapa de aço soldada, estrutura de caixa
Transmissão: por cadeias
Potência do motor principal: 11kw+11kw
Tipo de corte: corte hidráulico
Potência da estação hidráulica: 5,5 kW

Armário de controlo elétrico PLC
PLC, frequência: marca Delta/ marca Simens
Parte elétrica de baixa pressão: marca famosa
codificador: marca Omron
