Máquina de moldagem vertical de rolos para prateleiras de armazém
A nossa máquina pode produzir diferentes tamanhos e espessuras para ambos os verticais leves e pesados, alta precisão em furos e comprimento. Também apoiamos a personalização.
Existem três tipos de prateleiras: prateleiras leves, médias e pesadas.
Parâmetros da coluna de prateleira leve: altura 2m, 38*38 (mm), cada camada tem peso: 100kg-150kg;
A especificação da coluna da prateleira laminada de tamanho médio é de 80*40 (mm), e cada camada pode transportar 200-250KG. Altura da coluna 2m;
Prateleiras de armazenamento pesado: estas prateleiras geralmente não têm especificações padrão, e as especificações das colunas são projetadas de acordo com as necessidades do cliente.
Nossa máquina pode produzir diferentes tamanhos e espessuras para ambos os verticais leves e pesados.
Composição e imagem da prateleira acabada:
Os desenhos do perfil do Upright:
O traçado da linha de produção:

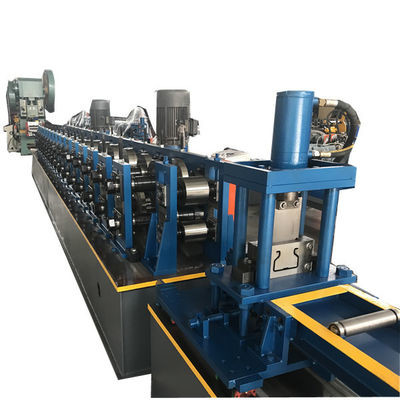

Máquina de moldagem vertical de rolos para prateleiras de armazém
As principais especificações técnicas:
1. Descoilador hidráulico: capacidade de 5 toneladas (suporte de personalização)
2- 7 rolos, 3 para cima, 4 para baixo.
3. Máquina de perfurar: marca Yangli, pneumática, 80 toneladas, com servo alimentador

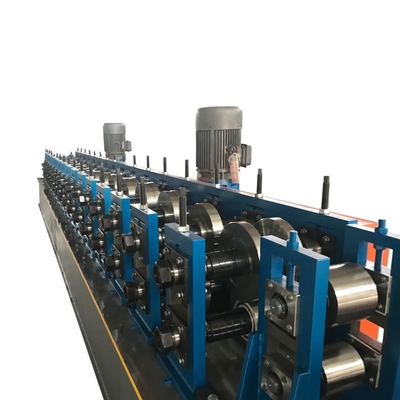

4. Máquina de moldagem de rolos:
- 16 estações de rolamento
- Material do rolo:Cr12 com tratamento de apagamento
- Diâmetro do eixo de 70 mm
- Material do eixo: aço 45#
- Potência do motor principal: 11 kW*2 conjuntos
- Transmissão:Por cadeia (opcional engrenagem e caixa)

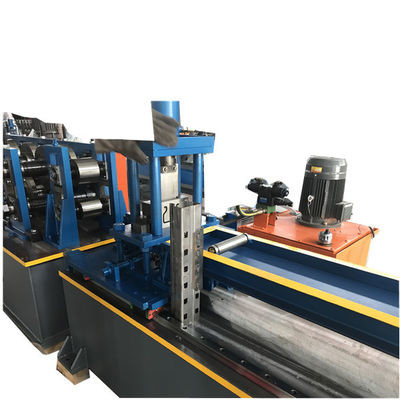

- Sistema de corte:Sistema de corte hidráulico, sem resíduos
- Potência hidráulica:5.5kw
- Tolerância de comprimento de corte: +/- 0,5 mm

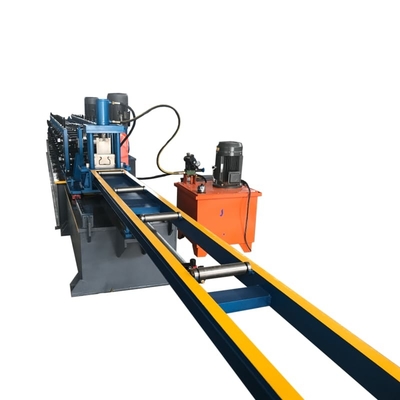

5Mesa de saída: 6 metros.
6Sistema de controlo:Sistema PLC, marca DELTA ou marca Siemens
O produto acabado:
Máquinas relacionadas:
| Máquinas de moldagem por laminação |
| 1 |
Decolador hidráulico |
1 conjunto |
| 2 |
Sistema de perfuração |
1 conjunto |
| 3 |
Alimentação por bobina |
1 conjunto |
| 4 |
Máquina de nivelamento |
1 conjunto |
| 5 |
Formação de rolos |
1 conjunto |
| 6 |
Cortes hidráulicos |
1 conjunto |
| 7 |
Sistema de controlo PLC |
1 conjunto |
| 8 |
Estação hidráulica |
1 conjunto |
| 9 |
Tabela de descarga (sem energia) |
1 conjunto |
|
Máquina de moldagem principal:
1) Etapas de formação: 18 etapas
2) Diâmetro exterior: 70 mm
3) Quadro da máquina (tipo): quadro do arco memorial, Especificação do quadro do arco memorial: 30 mm
4) Informações sobre os rolos:
A. Matéria prima: GCr12MoV
B. Grau de extinção: 56-58°C
5) Material do eixo: aço 45# com tratamento térmico e cromado duro na superfície
6) Potência do motor principal: 18,5 kW, Relação do redutor: 1:14,
Tipo de redutor: redutor endurecido
7) Com dispositivo de arrefecimento
|
