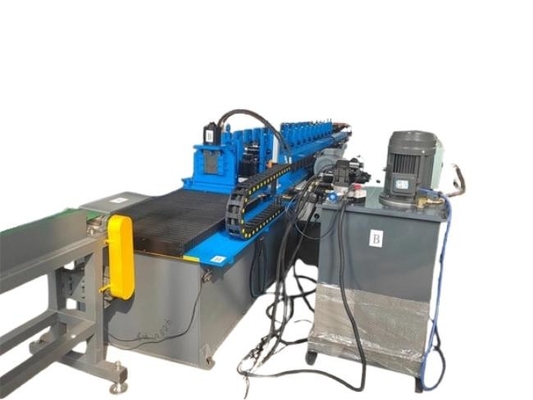

Máquina de moldagem de rolos flashing de borda projetada por especialistas para produção óptima de borda de gotejamento

As bochechas a piscarMAquecimentoMacine

A borda de gotejamento do teto é um componente essencial de qualquer sistema de telhado. É uma tira de metal que é instalada ao longo das bordas do telhado para evitar que a água penetre na estrutura subjacente.Para produzir eficientemente estas bordas de gotejar, uma máquina especializada chamada Eaves Flashing Making Machine é usada.

A máquina Eaves Flashing Making é um equipamento de última geração concebido para fabricar bordas de gotejamento de alta qualidade com precisão e eficiência.É equipado com tecnologia avançada e recursos que tornam o processo de produção mais rápido e mais precisoA máquina é tipicamente operada por técnicos qualificados que são treinados na sua operação e manutenção.
Uma das principais características da máquina de fabricação de flashes Eaves é a sua capacidade de formar as tiras de metal na forma desejada.A máquina é equipada com rolos ajustáveis e mecanismos de dobra que podem acomodar diferentes tamanhos e perfis de bordas de gotejamentoEsta flexibilidade permite a produção de bordas de gotejamento personalizadas que se adequam perfeitamente às especificações únicas de cada projeto de telhado.

Aqui está um perfil de desenho e produto acabado:

Fluxo de trabalho da máquina de fabricação de flashes Eaves:

As bochechas a piscarMAquecimentoMacine

Descolador automático com 2 suportes de bobinas (cada suportes pode carregar 1,5 toneladas de bobinas)

a. Capacidade de carga: cada porta-laterais pode suportar 1,5 toneladas
b, Motor de accionamento: motor de 0,75 KW para conduzir os rolos movimentos rotativos e motor de 3 KW para obter viagens tensas
c, 4 peças de placas de arco como braço de suporte para fixar e adaptar o interior das bobinas.
d, Velocidade máxima de alimentação: até 100 metros por minuto

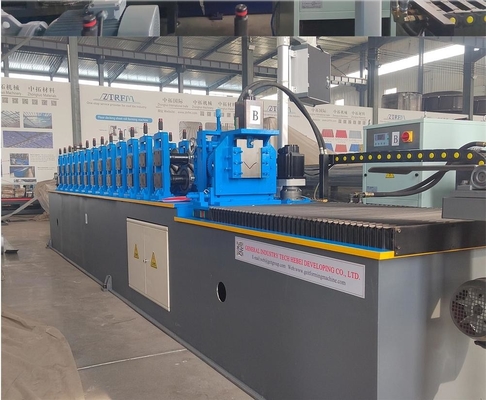

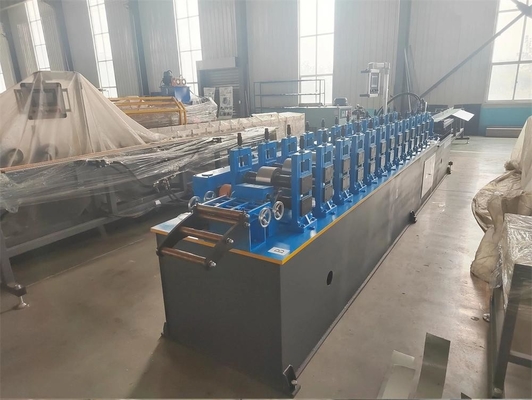

Rolformador

a) A máquina de fabricação de estruturas de arco de aço é feita de suportes de ferro fundido, que são processados duas vezes com ferramentas CNC
b. Eje de barras sólidas forjadas, de aço 45# e acabados de torção fina e de moagem cilíndrica, tratamento térmico por amortecimento e temperamento para obter boas propriedades físicas,Não deformado após trabalho prolongado.

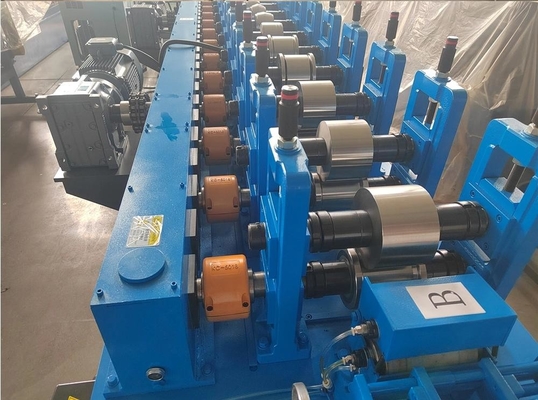

c, Rollers feitos de aço ligado de alta qualidade Cr12, duas vezes usinados CNC para obter alta precisão e alta frequência apagado com HRC 58-62 cromado duro e polido finamente
d, Acionado por transmissão da caixa de velocidades
e, velocidade de rodagem é de até 65-80 metros por minuto

f,Flying shear com sistema de controlo de servo motor para garantir o corte rápido e corte de comprimento de alta precisão

Armário Elétrico da Máquina de Fabricação de Flashing Eaves

a) O PLC, o inversor são de marca internacional, como a Siemens, a Mitsubishi, a Delta e a Panasonic, e os componentes de baixa potência são de marca Schneider.
b, O motor é normalmente de marca chinesa, mas a marca internacional também está disponível conforme a personalização.
c) Os fios são colocados em tomadas tipicamente de aviação, convenientes para serem ligados e mais a instalação mais fácil.
d, Encoder é marca OMRON

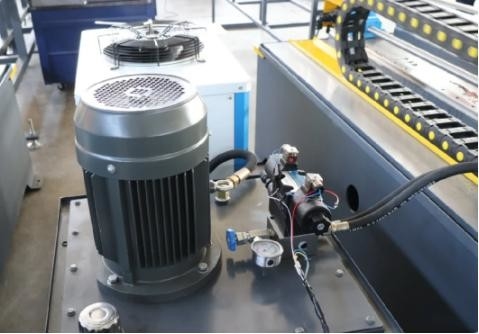

Estação hidráulica

a) É adotada uma bomba hidráulica de grande potência, com um tanque que pode encher 280 litros de óleo, para que a bomba forneça boa resistência mantendo a temperatura natural.Uma máquina de arrefecimento por óleo está equipada para garantir a potência de saída da bomba estável durante muito tempo.
b, a válvula de solenoide é uma marca chinesa de primeira classe

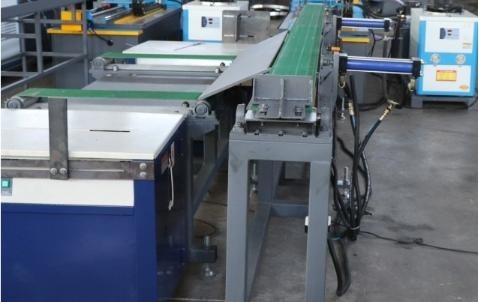

Tabela de empilhamento automática

a,3 metros mesa de empilhamento automática com um transportador de correia típico para combinar com a velocidade rápida do rolformer de borda de gotejamento

b, 2 postes de empurrão são adotados, é acionado por bomba hidráulica
c, as máquinas de embalagem semi-automáticas são opcionais, podemos mudar para uma mesa manual simples

A máquina também possui um mecanismo de corte que pode cortar com precisão as tiras de metal ao comprimento exigido. Isso garante que as bordas de gotejamento sejam de tamanho uniforme e possam ser facilmente instaladas no teto.Além disso, a máquina pode ser programada para produzir bordas de gotejamento com dimensões pré-definidas, aumentando ainda mais a eficiência do processo de fabricação.
Outra vantagem de usar a Eaves Flashing Making Machine é a sua capacidade de trabalhar com vários tipos de materiais metálicos.A máquina pode lidar com diferentes espessuras e resistências de metalEsta versatilidade torna a máquina adequada para uma ampla gama de projetos de cobertura.

Em termos de segurança, a máquina de fabricação de flashes Eaves foi concebida com vários elementos de segurança para proteger os operadores e prevenir acidentes.Proteção de segurançaEstas medidas de segurança garantem que a máquina pode ser operada sem riscos para os trabalhadores.
No geral, a máquina de fabricação de flashes da Eaves é uma ferramenta valiosa na indústria de telhados.e melhora a eficiência geral dos projectos de coberturaCom a sua tecnologia e características avançadas, esta máquina tornou-se um recurso indispensável para os empreiteiros e fabricantes de telhados em todo o mundo.

Componentes e detalhes

Componentes de máquinas
