Máquina de revestimento de telhados de revestimento de telhados de revestimento de telhados

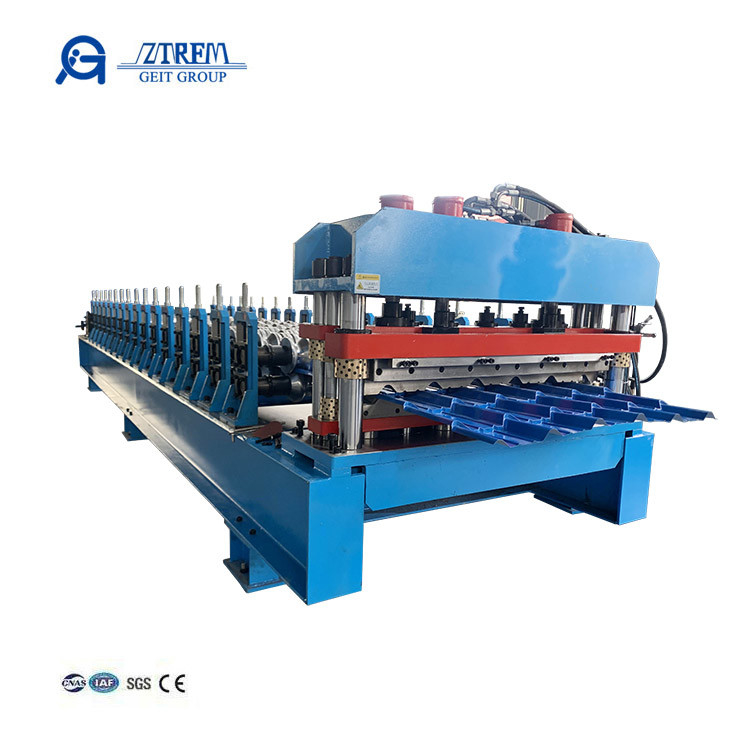

Alta velocidadeChapa de telhado de azulejos de vidro de pisos retangularesMáquina

Uma máquina de formação de rolos de telhado de vidro metálico de alta velocidade é um equipamento especializado utilizado para a fabricação de telhados de metal vidrados.Ele processa eficientemente bobinas metálicas através de uma série de rolos para formar o perfil de telha desejado.O processo de vidrado acrescenta tanto a estética como as propriedades protetoras aos azulejos.Esta máquina garante qualidade consistente e produtividade na produção de telhados metálicos vidrados.

Aqui está um perfil de desenho e produto acabado:

Alta velocidadeChapa de telhado de azulejos de vidro de pisos retangularesMáquina

Fluxo de trabalho:

A vantagem deAlta velocidadeChapa de telhado de azulejos de vidro de pisos retangularesMáquina:
1Alta velocidade: a caixa de velocidades aumenta a velocidade até 10 m/min, reduzindo a duração da prensagem e do corte.
2Adotar o corte de moldes, o produto apresenta bordas de tipo renda, resultando em telhas esteticamente agradáveis.
3O descolador hidráulico e o empilhador automático minimizam os requisitos de mão-de-obra durante a operação, melhorando a eficiência.

Decolador hidráulico
1Capacidade: 5T
2Diâmetro da bobina: 450-550 mm
3Diâmetro exterior da bobina: 1500 mm
4Largura da bobina: 1250 mm (conforme pedido do cliente)
5Potência hidráulica: 5,5 kW

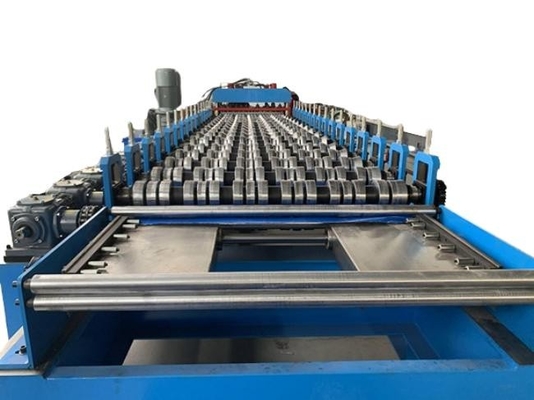

Parte de alimentação
1- Rolos de borracha protetora: protegem a superfície das matérias-primas contra danos.
2Ajuste conveniente da roda de mão: Adapta-se facilmente para alimentar várias espessuras de matérias-primas.
3Largura de plataforma ajustável: ajuste de largura de plataforma operado por rodas de mão, com rolamentos internos para proteger as bordas da chapa de aço.

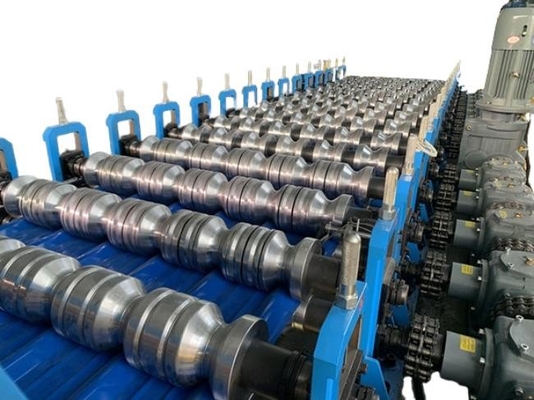

Sistema de moldagem de rolos
1Material dos rolos: aço 45#, cromado (espessura Cr:0.05 mm), anti-corrosivo, aumenta a dureza, garante a precisão e bom desempenho de abrasão.
2. Material dos eixos: 45# Tratamento de manipulação de aço, evitar a deformação e melhorar a dureza
3Estações de formação: 16 estações
4Diâmetro dos eixos: Φ80 mm
5Estrutura da máquina: Estrutura do quadro do arco vertical

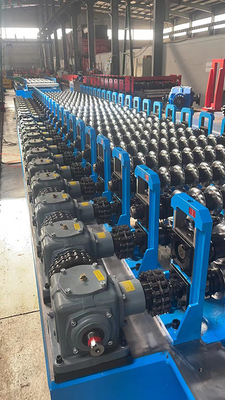

Transmissão
1. Transmissão da caixa de engrenagens
2Material do equipamento: 20 Crm
3Material da caixa de engrenagens: fundição de ferro
4A ligação entre as caixas de engrenagens são as correntes.
5A caixa de engrenagens irá ligar-se à estação de rolamento uma por uma.
6. Vantagem: pode melhorar a velocidade directamente após o corte

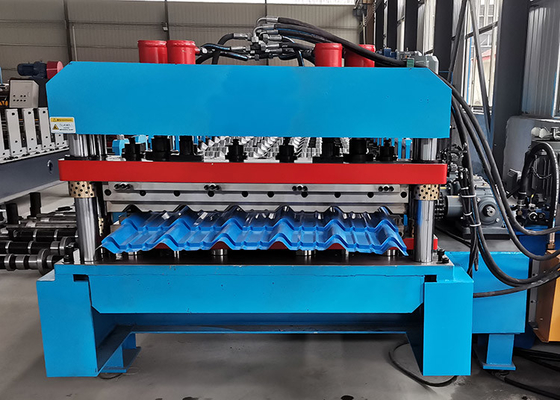

Dispositivo de corte hidráulico
1Material da lâmina: Cr12, com tratamento de apagamento
2Potência hidráulica: 7,5 kW
3Tolerância de corte: ± 1 mm
4Com ventilador a arrefecer na bomba de óleo

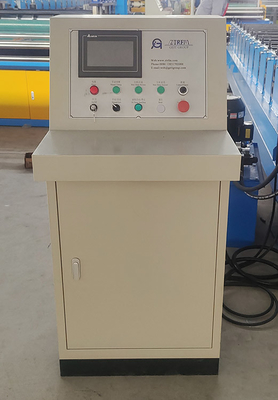

Sistema de controlo PLC
1Sistema de controlo: PLC
2PLC marca: Delta de Taiwan
3- Conversor de frequência: Delta de Taiwan.
4Encoder: Omron.
5Função: Controle automático do comprimento e da quantidade
