Máquina de moldagem de rolos de alta qualidade para fixação positiva e resistência à parede

Máquina de moldagem de rolos com travas

Há muitos tamanhos e muitos buracos regulares para bandejas de cabo, para como mudar o tamanho e como perfurar os buracos é a questão principal quando o fabricante projetar a máquina

Hoje em dia, cada vez mais adotar para des-bobina, dispositivo de pré-nivellamento independente, servo alimentação no dispositivo, prensador com diferentes matas de perfuramento, rolante ex-, parar para cortar ou dispositivo de corte voador,Não há rack sem energia ou empilhador pneumático, sistemas de controlo PLC como linhas completas para melhorar em grande parte a velocidade de produção

Aqui está um perfil de desenho e produto acabado:

Perfil do desenho do cliente:

Traça de slot &Stud e traça:

Com as costelas a fazer e a pontuar rolos:

O que é a pista de ranhuras?

O ZTRFM Slotted Track é o sistema preferido pela indústria para alcançar a deflexão da cabeça da parede e a resistência ao fogo para paredes interiores e exteriores.Cumprido os requisitos de circulação e ciclismo da ANSI/UL 2079 e é UL Classified para 1, 2, 3 e 4 horas de resistência ao fogo nos sistemas de juntas de cabeça de parede classificadas como resistentes ao fogo.

Trilha com ranhurastrilhacaracterísticas e aplicações:

• Sistema de deflexão de incêndio
• UL Classificado em mais de 80 sistemas homologados de classificação de fogo
• A pista de ranhuras padrão permite até 11⁄2 ̊ de movimento vertical
• Formas e tamanhos de slots personalizados disponíveis
• Larguras e espessuras personalizadas disponíveis
• Fixação positiva prevista para a resistência da parede
• Absorve o movimento de extensão ou compressão da cabeça da parede e do piso
• Integrado com sistemas de parede tradicionais
• A instalação fácil reduz os custos de mão-de-obra

Material/Especificação do produto

Produtos não estruturais:

• 18-30 mil: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Produtos para estruturas:

• 33-43 mil: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Especificação do revestimento

Produtos não estruturais:

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Produtos para estruturas:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Nota: Contacte a ZTRFM para obter uma espessura de revestimento mais pesada.

Benefícios

· Um peso mais leve significa um custo mais baixo: Como utilizamos menos aço para o produzir, o trilho em ranhuras Steeler é uma solução rentável para as necessidades do sistema de cabeça de parede.

· Classificação de fogo da U.L.: Com classificações de fogo aprovadas pelo código de até 2 horas, você pode confiar na pista de ranhuras Steeler para o seu sistema de cabeça de parede.

· Economize dinheiro a longo prazo: usamos um revestimento de zinco completo para minimizar a formação de ferrugem, o que significa que suas paredes durarão mais tempo.e resiste melhor a atos da natureza quando comparado com molduras de madeira.

· Ganhar créditos LEED: Devido aos níveis de conteúdo reciclado nas bobinas que utilizamos, os nossos pinos de aço são considerados um produto ecológico.

Máquina de moldagem de rolos com travas

Descrição/Parâmetros técnicos detalhes da linha completa:

• 2 toneladas Descoilera hidráulica com dispositivo de nivelamento prévio

Rotação motorizada da bobina de condução, controlo automático de parada/inicialização, 2,2 kW

Capacidade de carga = 2 toneladas

Largura da bobina: 200 mm

Diâmetro interno da bobina: Φ510±30 mm

• Dispositivo de pré-nivelação independente

Para material de calibre pesado

Acionados e nivelados por motor

• Dispositivo de lubrificação profissional

Equipados entre o alimentador de rolos e a prensa

• Alimentação automática no dispositivo

Servomotor: YASKAWA, 1,8 kW ou sob encomenda

• Pressão

Capacidade: 80/110 toneladas ou conforme exigência detalhada

Marca chinesa: YANGLI

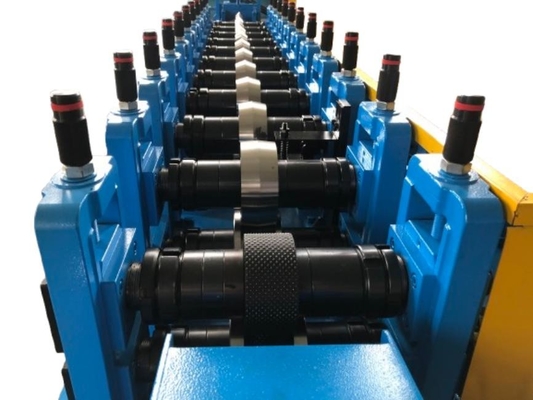

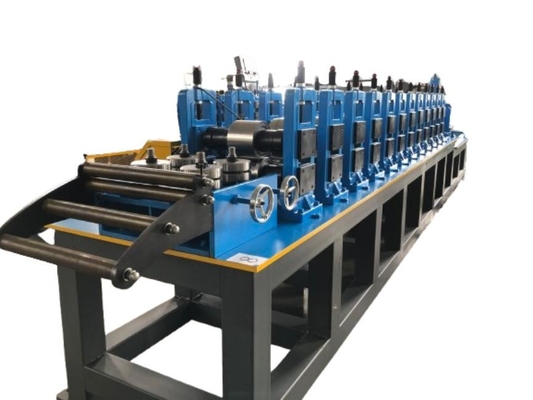

• Máquina de moldagem em rolos

18 estágios para formar

Rolos fabricados a partir de Cr12, tratamento térmico

Os eixos de diâmetro=ф75mm, de precisão

Motor principal = 11 kW, regulação de velocidade de frequência

Velocidade máxima da linha do rolante:aprox. 12-15 m/min

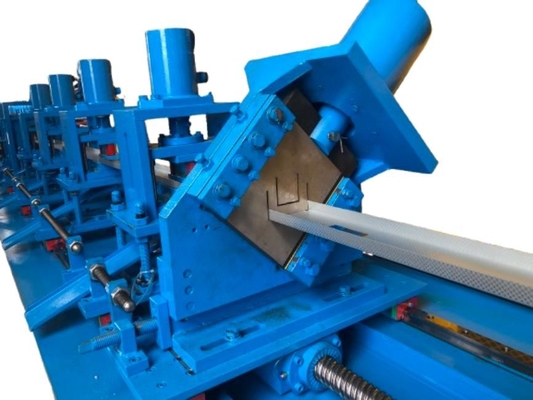

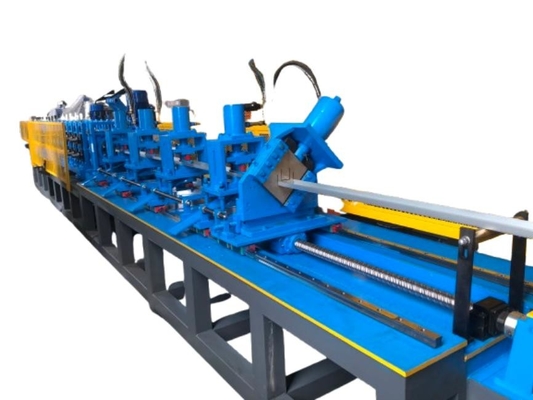

• Dispositivo de corte hidráulico

Corta de vôo

Depois de cortado, há resíduos de material de 8 mm

• Sistema de controlo PLC

PLC e ecrã táctil da marca Siemens, Inverter da marca Schneider, codificador Omron
