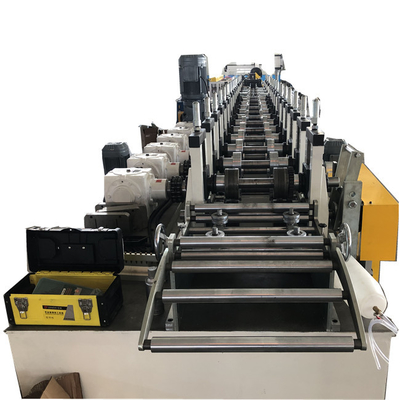

Máquina de formação de rolamentos de alta velocidade automática sísmica

Automático de alta velocidade Máquina de rolamento de trilhos sísmicos

Máquina de moldagem de rolos de pista, 100% fabricada na China.is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

O quadro metálico inclui o canal de peles, o canal de transporte, os talos, os trilhos, o ângulo da parede e o canal do quadro principal utilizados no teto de gesso de grade oculta de estrutura leve.As duas estruturas mais usadas são de metal U Track, utilizado como estrutura horizontal de divisórias de perfis, em conjunto com perfis verticais (C-Puds).

Forte, leve, fácil de instalar e disponível em uma variedade de tamanhos.Os pontos e canais metálicos fornecem aplicações ideais e econômicas de parede e teto quando usados com várias camadas de placas de gesso.

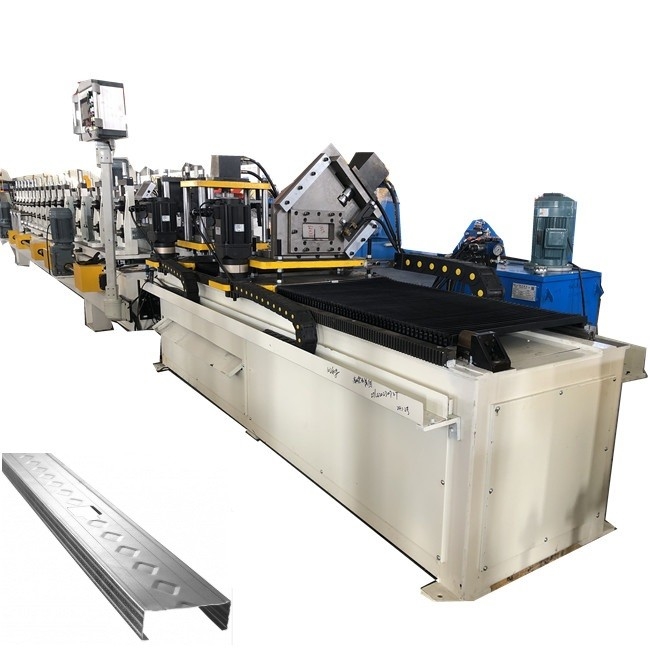

Aqui está um perfil de desenho e produto acabado:

Qual é a trajetória sísmica?

O ZTRFM Seismic Drift Track (D) permite o movimento lateral da estrutura principal do edifício, mantendo a deflexão da cabeça da parede e as classificações de fogo para paredes internas e externas.A pista de deriva sísmica vem com uma inserção de metal extrudido que ajuda na conexão da pista para a estrutura principal.

As diferenças de produto:

SLT - Pista de pernas com ranhuras padrão

O SLT Slotted Deflection Track permite uma fixação positiva do perno ao

A pista superior atravessa as ranhuras concebidas para acomodar o movimento vertical do

Estrutura primária, em conformidade com a secção 713.2 da IBC.

O SLT é concebido para permitir um movimento vertical total de 1 1⁄2" (+/- 3⁄4").

Dimensão

As patas de secção (flanges) são 2 1⁄2 "de comprimento e têm 1 1⁄2"

longos por 1⁄4" de largura, espaçados por cada 1" de comprimento

do membro.

Detalhes normalizados da pista das pernas com ranhuras (SLT)

Especificações

SDLT - SLOTTED Deep Leg Track (Pista de pernas profundas com ranhuras)

O SDLT Slotted Deep Leg Track permite uma fixação positiva do perno ao

A pista superior atravessa as ranhuras concebidas para acomodar o movimento vertical do

Estrutura primária, em conformidade com a secção 713.2 da IBC.

O SDLT é concebido para permitir um movimento vertical total de 2" (+/- 1").

Dimensão

As pernas de secção (flanges) são 3 1⁄4 "de comprimento e têm 2" de comprimento por

1 " de largura de ranhuras verticais espaçadas a cada 1 " ao longo do comprimento do membro.

Detalhe de pista de pernas profundas com ranhuras (SDLT)

Especificações

D - Trilha de deriva sísmica

A pista de deriva sísmica (D) permite o movimento lateral do edifício principal

estrutura, embora ainda acomode deflexão da cabeça da parede e classificações de fogo para interiores

A pista de deriva sísmica vem com uma inserção de metal extrudido que

Auxílios na ligação da via à estrutura principal.

Dimensão

As pernas de secção (flanges) são 2 1⁄2 "de comprimento e têm 1 1⁄2" de comprimento por 1⁄4"

Largas fendas verticais espaçadas a cada 1" ao longo do comprimento do membro.

Trilha de deriva sísmica (D)

Visualização da seção de detalhes de inserção de deriva

DD - Trilha de deriva sísmica de pernas profundas

Deep Leg Seismic Drift Track (DD) permite o movimento lateral do principal

Estrutura do edifício, mantendo a deflexão da cabeça da parede e as classificações de fogo

O Deep Leg Seismic Drift Track vem com um

inserção de metal extrudido que facilita a ligação do carril à estrutura principal.

Dimensão

As patas de secção (flanges) são 3 1⁄4 "de comprimento e têm 2" de comprimento por 1⁄4 "de largura

Esferas verticais espaçadas a cada 1" ao longo do comprimento do membro.

Trilha de deriva sísmica profunda (DD)

Visualização da seção de detalhes de inserção de deriva

Sistema de parede de eixo I-Stud

UL Números de projeto dos sistemas conjuntos de cabeça de parede

STrilha de deriva sísmicacaracterísticas e aplicações:

1.Sistema de deflexão de fogo

2.UL Classificado em mais de 80 sistemas homologados de classificação de fogo

3.Strack de ranhuras padrão permite até 11⁄2 ̊ de movimento vertical

4.Formas e tamanhos de ranhuras personalizados disponíveis

5Largura e espessura sob medida disponíveis

6- Fixação positiva para a resistência da parede

7. Absorve o movimento de extensão ou compressão da cabeça da parede e do piso

8.Integrado com sistemas de parede tradicionais

9.Fácil instalação reduz os custos de mão-de-obra

Material/Especificação do produto:

Produtos não estruturais:

• 18-30 mil: 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Produtos para estruturas:

• 33-43 mil: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

Especificação do revestimento

Produtos não estruturais:

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Produtos para estruturas:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Nota: Contacte a ZTREM para obter uma espessura de revestimento mais pesada.

Automático de alta velocidade Máquina de rolamento de trilhos sísmicos

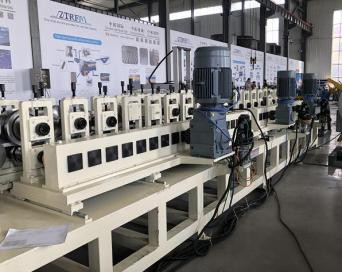

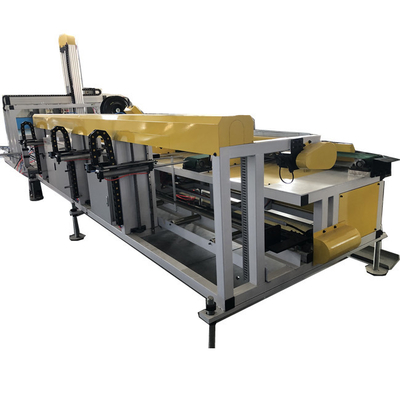

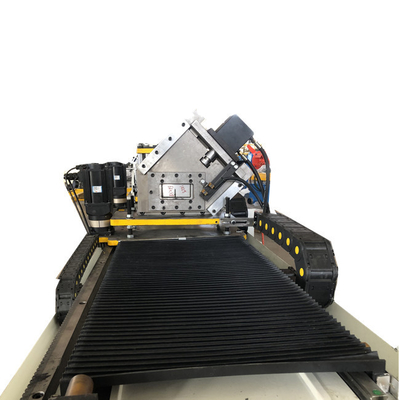

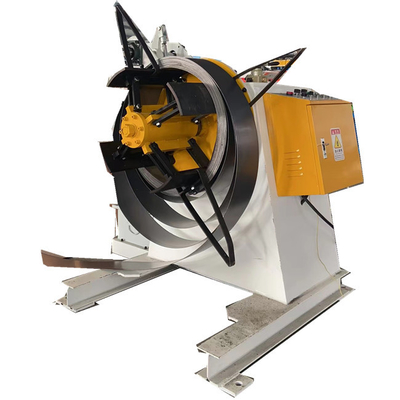

Fluxo de trabalho: 3 toneladas de descolador de cabeça dupla --loop de gaiola--> 80 toneladas YangLi máquina de perfurar-loop de gaiola --máquina principal de rolamento de formação de estribo e punção de trilho--> mesa de transporte e empilhador.

Características de desempenho:

1A fuselagem de solda de chapa de aço é rígida e a precisão estável.

2.Fremas de embreagem de fricção pneumática tipo seco ou molhado, a acção é sensível e fiável.

3.Grandes engrenagens, moagem de precisão do eixo de engrenagem, ruído da máquina-ferramenta é baixo

4.Bloco deslizante, trilho de guia de seis lados, com dispositivo de balanço pneumático, operação suave, precisão exata.

5.Adotar dispositivo de protecção de sobrecarga hidráulica para proteger a imprensa e o molde de forma eficaz.

6A linha de produção de estampagem automática de uma ou várias máquinas pode ser formada utilizando PLC para controlar o dispositivo de alimentação automática.

7.Além da velocidade constante, existem dois tipos de selecção de curso de velocidade sem passo, que é mais adequado para requisitos de processo de estampagem de peças e melhorar a eficiência da produção.

Especificações:
