Máquina de moldagem de rolos de prateleiras para produção de prateleiras

Rolo de prateleiras de supermercado Formação Máquina.

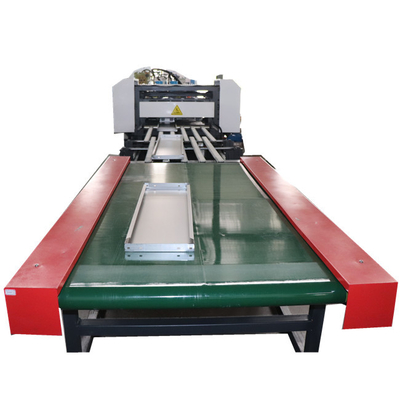

A linha de formação de rolos de prateleiras de supermercado é projetada para fazer os perfis dos painéis de prateleiras em lote automaticamente.É linha de formação de rolos de largura variável é capaz de produzir prateleiras de 300-600 mm com comprimento flexível e sistema de perfuração hidráulica flexível servo controladoO fluxo de trabalho da máquina de laminação de painéis de prateleira é de descolar, nivelar, perfurar buracos laterais,Máquina principal de laminagem, para cima e para baixo, curvando para a borda e depois para a mesa de recepção.

Tomemos o seguinte perfil de desenho por exemplo:

Painel das prateleiras dos supermercados

Máquina de moldagem de prateleiras de supermercados:

1Parâmetros técnicos principaisdeRolo de prateleiras de supermercado Formação Máquina

1Especificações dos produtos laminados: largura 285 mm~685 mm, espessura 0,8 mm

2Velocidade de produção: 6-8 m/min

3- Método de perfurar: servo alimentação após nivelamento, perfuramento automático hidráulico e perfuramento de ambos os lados da lacuna.

4- Acionamento hidráulico, espaçamento de perfuração plano

5Motor de nivelamento: 4 kW

6. Servo motor de alimentação 5.5KW

7Potência da estação hidráulica: 15KW com acumulador (bomba de fluxo grande)

8Número de grupos de formação: 30 rolos principais de formação

9. Forma de instalação: Adoptando a unidade de cadeia do painel de parede de corte de fio integrado

10- Forma do transportador de rolos: Adoptando um transportador de rolos de tipo dividido em ambos os lados, com um lado ajustável automaticamente e um motor ajustável de 1,5 kW

11Material do rolo: aço 45#, superfície coberta com cromo duro

12. Material do fuso: aço de alta qualidade 45 #, temperado e temperado

Rolo de prateleiras de supermercado Formação Máquinacaracterísticas e vantagens:

14- Método de corte e de revestimento: accionamento hidráulico, corte e revestimento simultâneos após a formação

15- lâmina de corte, material de matriz: tratamento de apagamento Cr12

16Sistema de controlo eléctrico: toda a máquina adota o controlo de conversão de frequência do computador industrial PLC

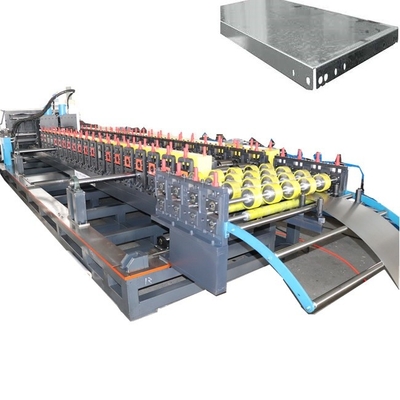

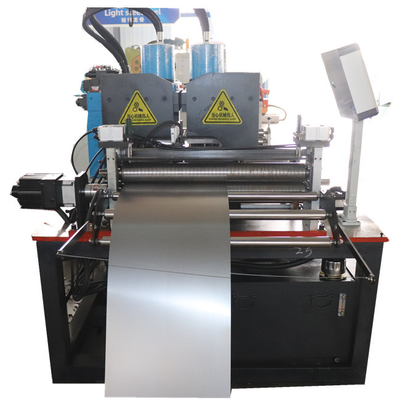

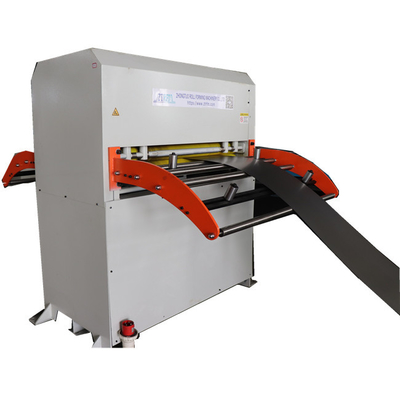

A máquina de prateleira monótona é uma unidade de moldagem de rolo único que pode produzir várias especificações de produtos acabados com rolos.máquina de nivelamento, máquina de alimentação por servo, perfuração hidráulica de furos contínuos em ambos os lados da primeira estação de trabalho (com um passo de 300),perfuramento hidráulico do espaço entre a cauda da segunda estação de trabalho e quatro furos longos na cabeça, monótono formando hospedeiro, formando dispositivo de corte e inversão, estação hidráulica, gabinete de controle de computador, mesa de descarga, e outras partes.

A máquina monótona adota uma forma dividida de duas faixas de rolos, com ambos os lados se movendo simultaneamente, permitindo mudanças rápidas e gradual de largura e tamanho.

Fluxo de trabalho da máquina de painéis de prateleira:

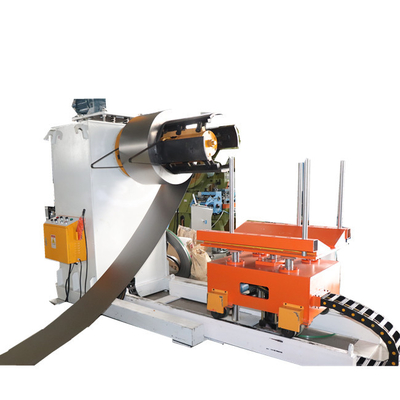

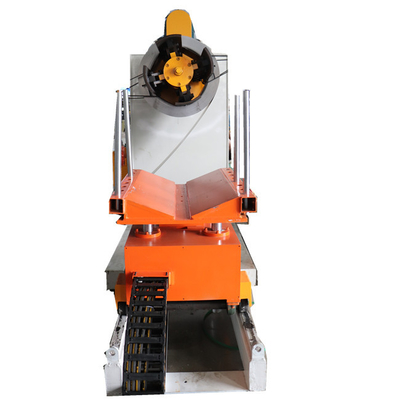

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Painel das prateleiras dos supermercados Aplicação:

Rolo de prateleiras de supermercado Formação MáquinaVídeos de trabalho para referência:
