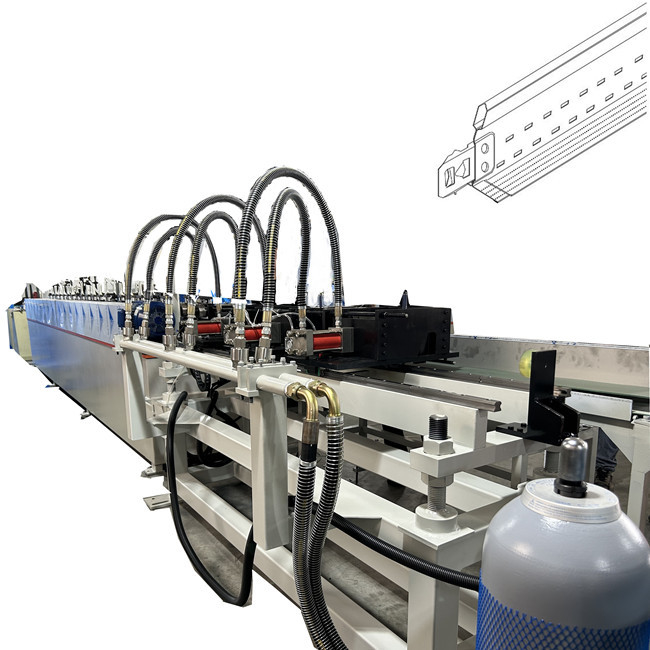

Galvanizado aço leve Keel Suspendido Tecto Sistema T Grid Rolling Forming Machine é projetado para fazer o teto T barra ou Grade de suspensão de teto por princípio de formação de rolamento.

Para a barra de teto T, tem as seguintes vantagens:

1Económico, fácil de instalar, utilizando menos mão-de-obra para concluir a instalação em comparação com o sistema convencional de extrusão de alumínio.

• A intercâmbio das ligações principais e cruzadas entre os sistemas favorece a redução dos requisitos de inventário e uma maior flexibilidade no terreno.
• Flexibilidade e capacidade de suportar cargas normalmente concebidas para sistemas de suspensão.
• O tipo de cross tee que se sobrepõe fornece uma junta completa, eliminando os espaços entre o corredor principal e os cross tees e assegurando a rigidez das luminárias.

Veja aqui o seguinte perfil de desenho para sua referência:

Por exemplo, o perfil de desenho acima:

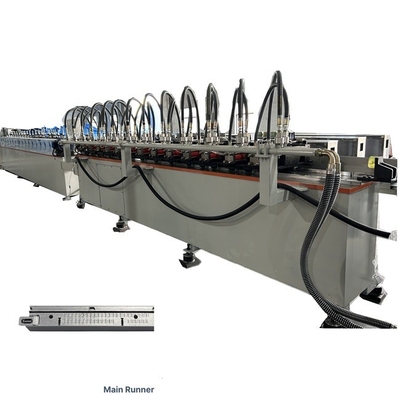

1. A máquina é projetada com base no perfil de desenho do cliente, aqui eu tomar um tipo para sua referência. tamanho T principal é 24x30

• A cruz T tem dois comprimentos: um é de 600 mm e um é de 1200 mm. Uma máquina por ajustar o molde, poderia ser feita por uma máquina.

Ideias de design de máquinas:

Tal como outras máquinas de laminação, a máquina de barras de tecto T é também composta pelos seguintes elementos:

Elementos: na verdade, todos os elementos podem ser personalizados de acordo com as necessidades do cliente.

1- Descoilador, pode escolher usar o manual ou o hidráulico.

2. Máquina principal de laminação:

2.1 Quadro: Quadro de moldagem ou quadro de pilar.

2.2 Transmissão: caixa de velocidades ou cadeia ou engrenagem

3Parte de perfurar.

3.1 perfurar um buraco uma vez ou perfurar peças inteiras a alta velocidade.

3.2 Por meio das seguintes partes para saber mais detalhes sobre a máquina

Algumas informações sobre a máquina de laminação de barras de teto em T:

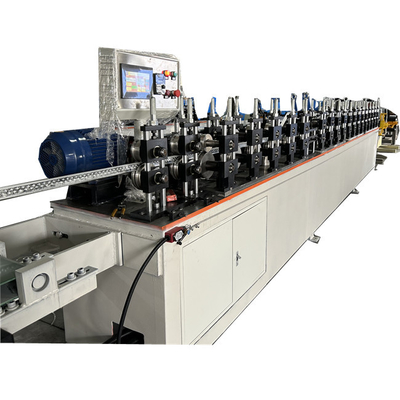

1Estação de rolos: 18 rodas principais, 2 conjuntos para calibração.

3A plataforma principal da máquina é de 30 mm de espessura e os lados circundantes são de 6 mm de espessura, soldados como um todo. A superfície de trabalho principal é polida com um moedor de pórtico para tornar a superfície plana e lisa.Usando aço 45 # ace.

4Material do rolante: aço moldeado CR12MOV e submetido a tratamento térmico a vácuo para obter uma dureza uniforme, com uma dureza média de HRC55. A superfície é lisa e não arranha o produto.

5O material do eixo 40CR de amortecimento e temperamento, diâmetro 45 mm.

6Potência do motor 5,5 kW

Marca: Siemens todo o motor de fio de cobre, e cada rolo é acionado por uma caixa de velocidades independente 1:15, que é estável e tem baixo ruído.

7Dois estantes de material são capazes de transportar 500 kg de cabeça única vertical, apertado manualmente.

8O quadro de alta precisão do tipo pilar de guia tem uma espessura de 38, com 8 rolamentos NSK6206 japoneses por grupo.A superfície de todos os quadros é tratada com preto para torná-los menos propensos à ferrugem e resistentes a bater.

9O quadro do molde é feito de aço 45# ace, todos os quais são processados com precisão e têm um tratamento de superfície escurecido.

10. O molde pode ser rapidamente substituído na forma de inserções, e o material é feito de SKD11 japonês e tratamento térmico a vácuo.que é finamente transformado.

11. A mesa de trabalho de estampagem é de tipo integrado, com uma espessura de 30MM na mesa de trabalho e uma espessura de 6MM no lado. A superfície é finamente moída. Tratamento anti-corrosivo lateral.

12A bomba hidráulica adota a marca Taiwan Kaijia, a válvula de óleo adota a marca Taiwan Oilfield, todos os tubos de óleo são feitos de fio de aço, o motor é um motor de 15KW com fio de cobre resistente à temperatura,e o bloco de circuito de óleo é finamente moído.

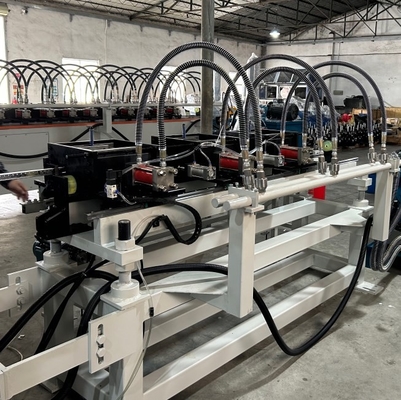

13. armazenamento de energia estampagem rápida, perfuração completa e perfuração de uma vez sem parar a máquina para estampagem (nota:atualmente o único fabricante na China e em Taiwan que pode completar o perfurado e o perfurado de uma só vez sem parar a máquina)

14O sistema hidráulico adota um refrigerador de óleo 70P para controlar a temperatura do óleo através da circulação do óleo.

15A parte de estampação da linha reta move-se para frente e para trás, com o servo-controlador e motor de Taiwan, o PLC da Delta e a frequência de toque da Weilun.O equipamento elétrico de baixa tensão é da Siemens.

16O tecido de laca utilizado para a máquina de quilha tem uma espessura de 0,18 a 0,23 mm. Material de base: aço galvanizado de 0,25 a 0,04 mm de espessura,

17- Pode produzir produtos métricos e britânicos, 3600mm.

18Processo de produção: descolagem de tiras - laminagem - endireitamento - perfuração hidráulica automática - embalagem - produto acabado

19Capacidade de equipamento da linha de produção, 0-30 metros (8-10 unidades).

20O guia de importação e o endireitador podem ser ajustados em todas as direcções.

21A unidade tem uma cinta transportadora de resíduos e um dispositivo de recepção de materiais.

No que diz respeito ao projeto e fabrico de moldes de perfuração de acordo com as normas de molde, os moldes incluem:

1. Forro de ponção frontal: 1 conjunto

2. Forro de ponção de ponção: 1 conjunto

3. Molde de perfuração: 8 conjuntos (4 furos por molde) (nota: equipado com 4 torneiras e 36 inserções de perfuração)

23A máquina de quilha tem uma plataforma de recepção de produtos, feita de aço inoxidável.

26Sistema de controlo eléctrico para linha de produção, controlo de frequência variável para laminador, controlo servo para unidade de corte e perfuramento, com interface homem-máquina, visualização de velocidade,comprimento do produto, saída, falha do equipamento e interruptores de parada de emergência adequados devem estar equipados nas posições correspondentes na linha de produção

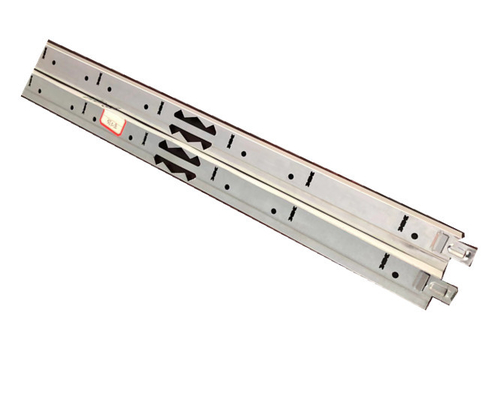

Quanto ao teto barra T, temos os seguintes tipos também silhueta barra T:

Aqui está o vídeo de trabalho da máquina de moldagem de barras em T do teto:
